Измерители регистраторы параметров микроклимата автономный логгер 100 тв

Измеритель-регистратор параметров микроклимата автономный ОВЕН ЛОГГЕР100-ТВ

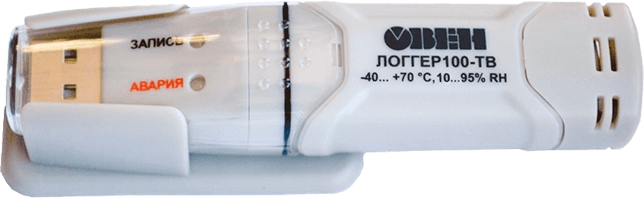

Мобильный регистратор температуры и влажности Owen ЛОГГЕР100-ТВ — мобильный измеритель-регистратор температуры и относительной влажности воздуха. Предназначен для непрерывного контроля параметров окружающей среды. Принцип действия прибора заключается в записи показаний встроенного датчика во внутреннюю энергонезависимую память. Прибор внесен в Госреестр средств измерений РФ, Белоруссии и Казахстана.

Основные функции

Особенности

Эксплуатация

Настройка параметров регистрации, анализ результатов измерений, сохранение данных в текстовом, графическом или табличном виде производится в бесплатном программном обеспечении «Конфигуратор ОВЕН ЛОГГЕР100». ПО совместимо с ОС Windows 98/2000/XP/Vista/7/8/10. Электропитание регистратора осуществляется от литиевого элемента питания 1/2АА, 3,6 В.

Монтаж

Монтаж прибора осуществляется в кронштейн, входящий в комплект поставки. Кронштейн закрепляется вблизи участка замера температуры с помощью двух самонарезающих винтов 2- 3х16.016 ГОСТ 11650-80, входящих в комплект поставки.

Где применяются?

Применяются для контроля температуры и относительной влажности воздуха в различных отраслях промышленности, ЖКХ, логистических процессах (контроль холодовой цепи, грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту. Рекомендованы к использованию при производстве, перевозке и хранении лекарственных препаратов в аптечных организациях, медицинских учреждениях, на складах фармацевтической продукции в соответствии Приказом Минздрава РФ от 31 августа 2016 г. N 646н.

Сообщить о неточности в описании

Доставляем заказы по всей России. Доступны два варианта доставки:

Работаем с транспортными компаниями Деловые Линии, СДЭК, а также сервисом Яндекс.Доставка.

Также доступен самовывоз с нашего склада в Ростове-на-Дону: ул. Вавилова 71/1.

Время работы склада: с понедельника по пятницу, с 9:00 до 18:00.

Заказ можно оплатить:

Для юридических лиц
Компании и ИП могут оплачивать заказы по безналичному расчету.

В интернет-магазине Промышленная Автоматизация вы можете купить Измеритель-регистратор параметров микроклимата автономный ОВЕН ЛОГГЕР100-ТВ. Для того, чтобы оформить заказ добавьте товар в корзину, или позвоните по бесплатному номеру телефона 8 800 550-72-59. После обработки заявки менеджер свяжется с вами по указанным контактным данным и уточнит дату и время, когда вы сможете приобрести и забрать Измеритель-регистратор параметров микроклимата автономный ОВЕН ЛОГГЕР100-ТВ, а так же дату доставки, если она необходима.

Источник

Измерители-регистраторы параметров микроклимата автономные Логгер100-ТВ

Измерители-регистраторы параметров микроклимата автономные Логгер100-ТВ (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения и регистрации относительной влажности и/или температуры с заданными интервалами времени.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО «ПО «ОВЕН», г.Москва

Назначение

Измерители-регистраторы параметров микроклимата автономные Логгер 100-ТВ (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения и регистрации относительной влажности и/или температуры с заданными интервалами времени.

Описание

Принцип действия приборов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей температуры и относительной влажности.

Каждый прибор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность окружающей среды в течение заданных пользователем временного интервала и длительности записи. Считывание информации, накопленной в приборах, а также запись в них новых установочных параметров, производится с помощью персонального компьютера.

Прибор позволяет установить максимальные/минимальные значения, при превышении которых выдается сигнал «Авария».

Программное обеспечение (ПО) приборов состоит из:

— встроенной в корпус средства измерений Измерители-регистраторы параметров микроклимата автономные Логгер 100-ТВ части ПО;

— автономной части ПО, реализованной в виде файлов операционной системы.

Для функционирования приборов необходимо наличие встроенной и автономной частей ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная и автономная части ПО.

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Наименование программного обеспечения

Встроенное, Логгер 100-ТВ

Идентификационное наименование ПО

Keil DT171 ID XpressV2 4.hex

Номер версии (идентификационный номер) ПО (*)

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

Идентификационные данные автономного программного обеспечения приведены в таблице 2:

Идентификационные данные (признаки)

Наименование программного обеспечения

Автономное Логгер 100-ТВ

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО (*)

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню:

Программное обеспечение не влияет на метрологические характеристики прибора.

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных погрешностей измерений и регистрации, а также значение единицы младшего разряда приведены в таблице 3:

Диапазон измерений и регистрации относительной влажности, %

Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % в зависимости от диапазона (при температуре окружающей среды 20±10°С):

— в диапазоне от 10 % до 20 % и свыше 80 % до 95 %:

— в диапазоне от 20 % до 40 % и свыше 60 % до 80 %:

— в диапазоне свыше 40 % до 60 %:

Разрешение при измерении и регистрации относительной влажности, %

Диапазон измерений и регистрации температуры, °С:

от минус 40 до плюс 70

Пределы допускаемой абсолютной погрешности канала измерений температуры, °С, в зависимости от диапазона:

— в диапазоне от минус 40 °С до минус 10 °С и свыше плюс 40 °С до плюс 70 °С:

— в диапазоне свыше минус 10 °С до плюс 40 °С:

Разрешение при измерении и регистрации температуры, °С

Интервал между измерениями (регистрацией) данных

Рабочие условия эксплуатации:

— закрытые взрывобезопасные помещения без агрессивных паров и газов;

— температура окружающего воздуха, °С: от минус 40 до плюс 70;

— верхний предел относительной влажности воздуха не более 95 %, без конденсации влаги

— атмосферное давление, кПа. от 84,0 до 106,7

Напряжение питания постоянного тока, В. 3,6

Масса, кг, не более. 0,2

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия

окружающей среды IP54.

Знак утверждения типа

Знак утверждения типа наносится на корпус прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Измеритель-регистратор параметров микроклимата автономный Логгер 100-ТВ

Источник

ЛОГГЕР100-ТВ

Информация о товаре

Опции и аксессуары

Гарантия и доставка

Измерители-регистраторы ОВЕН ЛОГГЕР100 применяются для контроля температуры и относительной влажности воздуха в различных отраслях промышленности, ЖКХ, логистических процессах (контроль холодовой цепи, грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту.

Регистраторы ОВЕН ЛОГГЕР100 рекомендованы к использованию для контроля и регистрации температурно-влажностного режима при производстве, перевозке и хранении лекарственных препаратов в аптечных организациях, медицинских учреждениях, на складах фармацевтической продукции в соответствии Приказом Минздрава РФ от 31 августа 2016 г. N 646н «Об утверждении правил надлежащей практики хранения и перевозки лекарственных препаратов для медицинского применения».

Настройка параметров регистрации, анализ результатов измерений, сохранение данных в текстовом, графическом или табличном виде производится в бесплатном программном обеспечении «Конфигуратор ОВЕН ЛОГГЕР100». Даже неопытный пользователь легко настроит прибор и выгрузит результаты измерений благодаря интуитивно-понятному интерфейсу конфигуратора ЛОГГЕР100.

Примеры использования ОВЕН ЛОГГЕР100

Смотреть вебинар

Автономные регистраторы температуры и влажности ОВЕН ЛОГГЕР100. Вебинар состоялся 9 июля 2014 года.

Скачать презентацию (1,6 Мб)

Основные технические характеристики

Диапазон измерения температуры

Точность измерения температуры

Диапазон измерения отн.влажности

Точность измерения отн.влажности

Точность измерения точки росы (25 °С, 40-95% RH)

32000 значений температуры

16000 значений температуры и 16000 отн.влажности

Срок службы батареи

Степень защиты корпуса

Совместимость программного обеспечения

ОС Windows 98/2000/XP/Vista/7/8/10

(*) Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-Т:

Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-ТВ:

(**) Пределы допускаемой основной погрешности измерения и регистрации влажности ЛОГГЕР100-ТВ:

Измерение относительной влажности при отрицательных температурах ***

При необходимости измерения относительной влажности воздуха надо льдом следует вводить поправку, учитывающую разницу давлений насыщенного водяного пара над водой и льдом.
Эта поправка рассчитывается следующим образом:

Отсюда легко выводится соотношение для пересчета относительной влажности воздуха, насыщенного относительно воды, в относительную влажность воздуха, насыщенного относительно льда:

В таблице приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.
В таблице Б.1 приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.

Для перевода в значение относительной влажности воздуха надо льдом необходимо:

(***) Данные предоставлены ООО НПК «МИКРОФОР».

Комплект поставки

Паспорт и гарантийный талон

Руководство по эксплуатации

КИП и автоматика активно эксплуатируются в разных отраслях промышленности, строительстве, ремонтных мастерских и даже быту. ЛОГГЕР100-ТВ и другие современные разработки из категории «Архиваторы ОВЕН» отлично справляются со сложными измерениями при минимальном участии специалистов и обслуживающего персонала. Передовая элементная база гарантирует высокую точность итоговых данных, а продуманная конструкция и надежные материалы — большой рабочий ресурс, неприхотливость в эксплуатации и хорошую защиту от негативных факторов среды. У всех товаров есть сертификат качества.

Гарантия 12 месяцев, если иное не предусмотрено заводом производителем В течении 30 дней компании обязуется заменить прибор или произвести гарантийный ремонт.

Информация о товаре

Измерители-регистраторы ОВЕН ЛОГГЕР100 применяются для контроля температуры и относительной влажности воздуха в различных отраслях промышленности, ЖКХ, логистических процессах (контроль холодовой цепи, грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту.

Регистраторы ОВЕН ЛОГГЕР100 рекомендованы к использованию для контроля и регистрации температурно-влажностного режима при производстве, перевозке и хранении лекарственных препаратов в аптечных организациях, медицинских учреждениях, на складах фармацевтической продукции в соответствии Приказом Минздрава РФ от 31 августа 2016 г. N 646н «Об утверждении правил надлежащей практики хранения и перевозки лекарственных препаратов для медицинского применения».

Настройка параметров регистрации, анализ результатов измерений, сохранение данных в текстовом, графическом или табличном виде производится в бесплатном программном обеспечении «Конфигуратор ОВЕН ЛОГГЕР100». Даже неопытный пользователь легко настроит прибор и выгрузит результаты измерений благодаря интуитивно-понятному интерфейсу конфигуратора ЛОГГЕР100.

Примеры использования ОВЕН ЛОГГЕР100

Смотреть вебинар

Автономные регистраторы температуры и влажности ОВЕН ЛОГГЕР100. Вебинар состоялся 9 июля 2014 года.

Источник

ЛОГГЕР100 мобильный регистратор температуры и влажности

Технические характеристики

Модификации

1. В чем разница между ЛОГГЕР100-Т и ЛОГГЕР100-ТВ?

2. Можно ли начать регистрацию без предварительной настройки прибора на ПК?

Нет, ЛОГГЕР100 необходимо предварительно настроить на ПК (задать периодичность регистрации, выбрать режим начала регистрации и т.д.).

3. Подключил прибор к ПК, но связь не устанавливается. Конфигуратор ЛОГГЕР100 пишет: «ЛОГГЕР не подключен». Что делать?»

Если все вышеперечисленное не помогло – ЛОГГЕР100 необходимо направить в сервисный центр ОВЕН для проведения диагностики.

4. Как защищены данные прибора от несанкционированных изменений?

Результаты измерений могут быть переданы из ЛОГГЕР100 на ПК только при помощи ПО «Конфигуратор ЛОГГЕР100» и сохраняются в файле собственного формата, открыть который можно только при помощи конфигуратора. После этого в конфигураторе данные могут конвертироваться в удобный для пользователя формат: *.xls, *.txt или *.bmp.

5. Результаты измерения отображаются неправильно, т.к. ЛОГГЕР записывает нереальную температуру и влажность (например, в любых условиях показывает температуру 120 °C и влажность 0 %). Прибор неисправен?

Вероятно, Вы работаете с конфигуратором, несоответствующим модификации даталоггера. Программное обеспечение для ЛОГГЕР100-Т – только «Конфигуратор ЛОГГЕР100-Т», для ЛОГГЕР100-ТВ – только «Конфигуратор ЛОГГЕР100-ТВ».

6. Регистратор ЛОГГЕР100 работает от батареи или аккумулятора? Какой ресурс имеет элемент питания?

ЛОГГЕР100 работает от батареи формата ½ AA (3,6 В), которая входит в комплект поставки. Ресурс батареи в приборе ЛОГГЕР100 зависит прежде всего от температуры эксплуатации и периодичности регистрации. Согласно проведенным испытаниям при температуре около 23 °С и периодичности регистрации 5 с время работы батареи составляет 1 год.

7. Какие сертификаты имеются на ЛОГГЕР100?

8. Производится ли первичная поверка ЛОГГЕР100?

Да, после получения сертификата средств измерений измерители-регистраторы ЛОГГЕР100 поставляются с первичной поверкой. Первичная поверка даталоггеров ОВЕН бесплатна.

9. Имеется ли цифровая подпись драйверов для ЛОГГЕР100?

Да, драйверы для ЛОГГЕР100 имеют цифровую подпись.

10. С какими операционными системами поддерживает работу программное обеспечение и драйверы для ЛОГГЕР100?

Поддерживается работа с ОС Microsoft Windows 98/2000/XP/Vista/7/8/10.

11. Как узнать, что заряд батареи низкий? Есть ли звуковая сигнализация разряда батареи?

При низком заряде батареи индикатор ЛОГГЕР100 будет мигать красным цветом однократно каждые 60 с. Звуковой сигнализации не предусмотрено.

12. Что будет с записанными данными в случае, если разрядится батарейка?

Данные сохранятся в памяти ЛОГГЕР100 и их можно будет передать на ПК.

13. Могут ли данные перезаписываться при заполнении памяти?

При заполнении памяти ЛОГГЕР100 запись приостанавливается, и индикатор прибора будет мигать однократно желтым цветом каждые 60 с. Для возобновления регистрации необходимо сохранить записанные данные на ПК и заново сконфигурировать даталоггер.

14. Возможна ли передача данных на ПК при разряженной батарее?

15. Заряжается ли батарея от USB-порта?

16. Есть ли возможность отключить мигание светодиодов для экономии батареи?

Для экономии заряда батареи можно отключить сигнализацию о выходе за заданные аварийные границы и установить максимальный интервал для сигнализации о работе прибора в режиме регистрации.

17. Как защищен ЛОГГЕР100 от воздействия пыли и влаги?

18. Каким образом и когда начинается регистрация в ЛОГГЕР100?

По выбору пользователя в конфигураторе: сразу после настройки ЛОГГЕР100 на ПК или после нажатия кнопки на корпусе даталоггера, когда это потребуется (для исключения записи лишних значений).

19. На график выводится весь период измерения? Можно ли изменять масштаб графика?

После передачи данных на ПК в программе «Конфигуратор ЛОГГЕР100» все результаты измерения отображаются в графическом виде. При этом пользователь может выделять интересующие его участки графика и просматривать их в более удобном масштабе.

20. За что отвечает параметр «Количество точек» в конфигураторе?

Этот параметр позволяет пользователю задать фиксированное число точек регистрации, по достижении которого запись данных прекращается и ЛОГГЕР100 переходит в режим ожидания передачи данных на ПК (например, после регистрации 1000 значений). Параметр «Количество точек» дает возможность экономить заряд батареи, когда достаточно записать определенное число точек регистрации. При этом если пользователю не требуется записывать определенное количество точек регистрации, то целесообразно выставить максимальное значение данного параметра (32 000 точек для ЛОГГЕР100-Т и 16 000 точек для ЛОГГЕР100-ТВ).

21. При какой температуре ЛОГГЕР100-ТВ может измерять влажность?

22. Какие функции выполняет кнопка на корпусе ЛОГГЕР100?

Кнопка имеет только одну функцию: отложенный запуск регистрации, если данный режим выбран пользователем при конфигурировании даталоггера.

23. Требуется осуществлять контроль температурно-влажностного режима при перевозке фруктов со склада в сетевые магазины, расположенные в другом городе. Каким образом мы можем контролировать показания температуры и относительной влажности в процессе перево

Вы вполне можете использовать измеритель-регистратор ОВЕН ЛОГГЕР100-ТВ, который как раз позволяет осуществлять контроль температуры и относительной влажности. При этом даталоггер очень прост в эксплуатации, работает от батарейки и не требует ни дополнительного источника питания, ни считывающих устройств, ни специальных кабелей для передачи данных или настройки прибора. Программное обеспечение и батарейка продаются в комплекте с прибором, причем интуитивно-понятный интерфейс ПО позволит настроить прибор и передать с него данные на ПК даже неспециалисту. Регистратор ЛОГГЕР100 имеет компактный корпус, его можно закрепить с помощью кронштейна, входящего в комплект поставки, на стенку грузового фургона-рефрижератора или положить в ящик или контейнер с фруктами. При доставке продукции заказчик может проконтролировать соблюдение условий транспортировки, подключив ЛОГГЕР100 к своему компьютеру.

24. Можно ли принудительно остановить регистрацию в ЛОГГЕР100?

Кнопки принудительного отключения регистрации в приборе нет. Запись автоматически остановится по заполнении памяти, достижению заданного количества точек регистрации или при подключении ЛОГГЕР100 к ПК для передачи данных.

25. При конвертации результатов измерения ЛОГГЕР100 в формат MS Excel или TXT-файл программное обеспечение зависает, и данные передаются не полностью. В чем причина?

Вам необходимо переустановить программное обеспечение, загрузив последнюю версию «Конфигуратор ЛОГГЕР100-Т» или «Конфигуратор ЛОГГЕР100-ТВ» c нашего сайта. В новой версии конфигураторов данная проблема устранена. Кроме того, был проведен ряд программных доработок.

26. После запуска измерений ЛОГГЕР100 начинает выдавать неверные значения по температуре и влажности.

Для корректной работы необходимо использовать конфигуратор, соответствующий модификации. ЛОГГЕР100-Т может определяться конфигуратором ЛОГГЕР100-ТВ, но значения будут неверные. Убедитесь, что модификация устройства соответствует конфигуратору.

Источник

Описание Логгер100

Регистраторы имеют компактный размер и питание от батареи. USB-интерфейс регистраторов не требует дополнительных кабелей или переходников для подключения к ПК и настройки приборов. Встроенные датчики температуры и влажности обладают высокой точностью и имеют широкий диапазон измерения.

Программное обеспечение приборов предназначено для настройки параметров регистрации, анализа результатов измерения, просмотра графиков температуры, относительной влажности и точки росы, а также для сохранения результатов измерения в текстовом, графическом или табличном виде. Интуитивно-понятный интерфейс программного обеспечения приборов не требует каких-либо специальных навыков от пользователя и позволит легко настроить прибор даже ребенку.

Автономные регистраторы ОВЕН Логгер100 применяются для контроля температурно-влажностного режима в различных отраслях промышленности, ЖКХ, логистических процессах (грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту.

Особенности Логгер100

Измерение относительной влажности при отрицательных температурах с Логгер100

При необходимости измерения относительной влажности воздуха надо льдом следует вводить поправку, учитывающую разницу давлений насыщенного водяного пара над водой и льдом. Эта поправка рассчитывается следующим образом:

Отсюда легко выводится соотношение для пересчета относительной влажности воздуха, насыщенного относительно воды, в относительную влажность воздуха, насыщенного относительно льда:

Ψi =Ψw (psw / psi)

В таблице приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом. В таблице Б.1 приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.

Пример перевода в значение относительной влажности
