Загнуло клапана что делать

Гнет клапана: причины и последствия, на каких двигателях может произойти

Клапаны— одна из важных деталей газораспределительного механизма и при обрыве ремня ГРМ чаще всего подвергается значительной деформаций. И как следствие, обеспечивает дорогостоящий ремонт автовладельцу.

В данной статье описаны принципы работы газораспределительной системы, причины по которым гнёт клапана, последствия обрыва ремня Грм для двигателя, а также описано на каких моторах гнёт или не гнёт клапана при обрыве ремня.

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан.
Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя.
Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются).
Такты:

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов. Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться. Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

Что делать, чтобы клапана не погнуло при обрыве грм

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

Как понять что клапана погнуло

В случае обрыва ремня остаётся небольшой шанс на отсутствие повреждений двигателя. Перед снятием головки блока цилиндров необходимо измерить компрессию в цилиндрах в случае, если коленчатый вал можно провернуть. В случае, если клапана повреждены будет наблюдаться отсутствие компрессии. Всегда необходимо отключить аккумулятор при проведении ремонтных работ на двигателе. Для облегчения вращения коленчатого вала надо снять свечи зажигания для бензинового двигателя или накаливания для дизельного двигателя.

Коленчатый вал можно прокручивать только в нормальном положении (обычно по часовой стрелке).

Стоимость ремонта погнутых клапанов

Ремонт подобного типа обычно обходится автовладельцу достаточно дорого, как минимум 15 тыс. рублей, а в случае повреждения головы сумма может значительно возрасти. При тяжёлых повреждениях может потребоваться даже новая голова, а пересбор не имеет смысла.

Загнутые клапана нельзя выгибать обратно! Некоторые недобросовестные автосервисы говорят, что имеют запчасти для Вашего авто в наличии, но на самом деле выгибают их обратно, что является недопустимым. Обязательно просить после ремонта показать деформированные детали.

Для того чтобы не загнулись клапана на автомобиле необходимо своевременно производить замену ремня грм на автомобилях, а также помнить, что стоимость замены ремня грм составляет 10% от стоимости ремонтных работ при его обрыве.

Источник

Обрыв ремня ГРМ (Загиб клапанов). Часть 1 — Разборка

Примерно с месяц назад ехали с женой по магазинам. Ехали спокойно, сильно не газовал. И вдруг машина резко заглохла. Сразу включил нейтраль, прижался к обочине, аварийки. Пытаюсь запустить — без результата, только одно странное жужжание, без вспышек. Заглянул под капот — на вид вроде все в порядке. Открыл заглушку в верхней части крышки ГРМ, попросил жену покрутить стартер — ремень не крутится. Поехали домой на тросе.
На следующий день снял защитную крышку ГРМ и увидел, что у ремня срезало все зубы в районе коленвала. Это получается, 2 ремень нагнулся за все мое время эксплуатации авто (

33000 км), хотя регламентируемый ресурс ремня ГРМ — 75000 км! Первый раз повезло, вовремя заметил, что 2 зуба отлетело, а тут не уследил 🙁 Ролики тоже износились — повышенный шум (брал самые дешевые — отходили всего 6600 км). Купил самый дорогой комплект Gates и установил на машину. Во время установки возникла одна проблема — т.к. все метки сбились относительно друг друга, распредвалы не хотели вставать по меткам (клапана упирались в поршни). Для этого нужно немного прокрутить коленвал, пока не выставите по меткам распредвалы, а уже потом выставлять коленвал по метке.

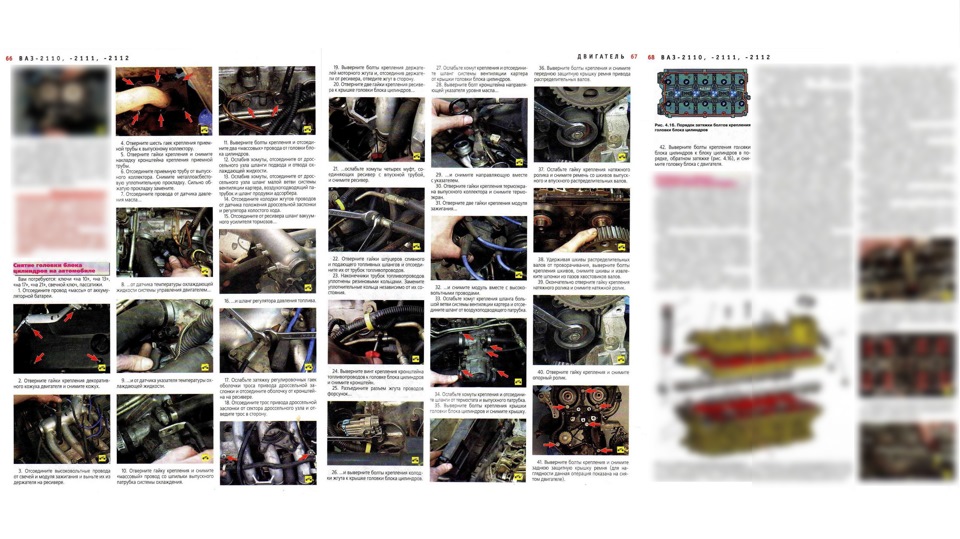

4. Я открутил сам выпускной коллектор от головки блока цилиндров, т.к. делал все на улице и не было возможности залезть под машину.

17. Открутил сам кронштейн от ресивера, чтоб не сбить регулировку.
34. Открутил сам термостат, т.к. недавно посадил все патрубки на герметик… не хотелось все потом делать по новой.

35. Как всегда у последнего болта срезало грани. Пришлось его стачивать под прямую отвертку.

38. Подглядел на просторах интернета хитрый способ удержания шкивов распредвалов с помощью старого ремня для их снятия.

Заметил, что ничего не написано про заднюю опору, которую тоже надо открутить.

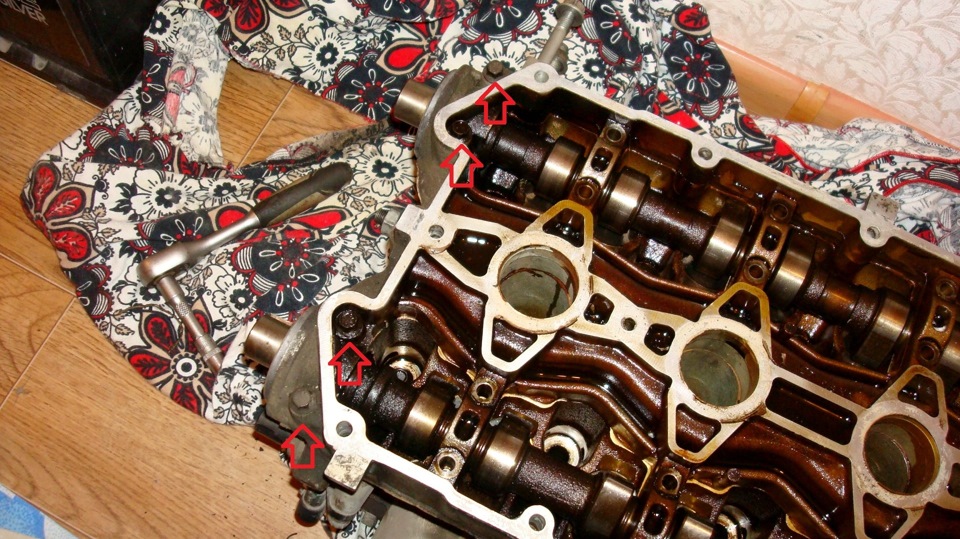

Снял голову и отнес ее домой, чтоб дальше работать в тепле и при хорошем свете 🙂

Загнуло 8 выпускных клапанов. Впускные остались не тронутыми.

Поршни с кольцами вполне нормальные (еще не выработали свой ресурс), поэтому решил пока не менять на поршни от 21124 (1,6 16 кл) с проточками. Для этого нужно вскрывать блок цилиндров, а это еще 5-10 тысяч рублей минимум. К тому же машина прекрасно ехала до поломки… просто, буду следить еще внимательнее.

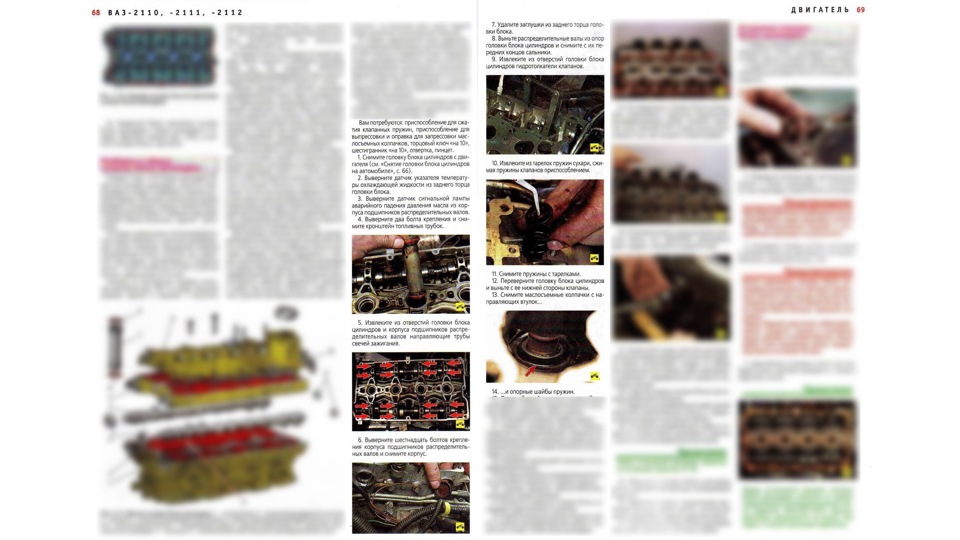

6. Болтов оказалось на 4 больше.

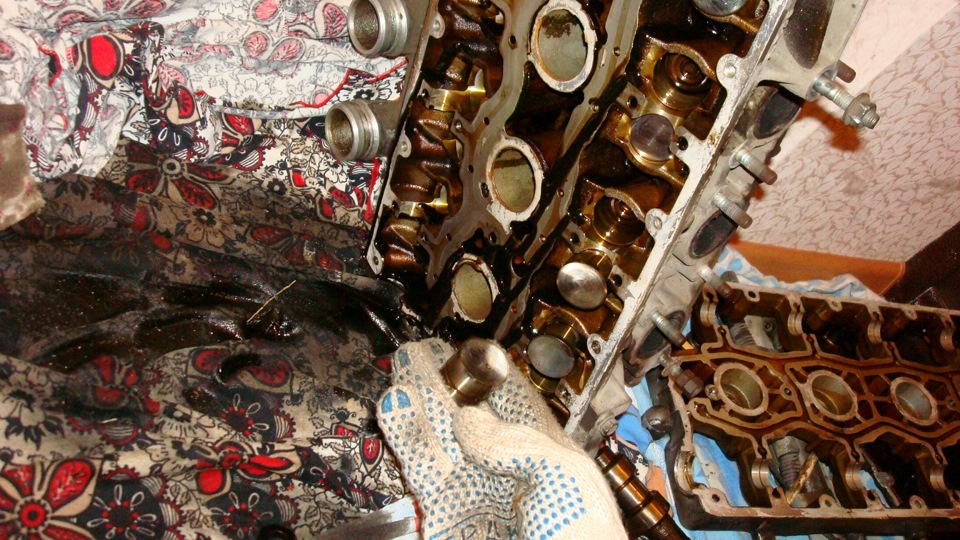

9. Гидротолкатели клапанов сами легко выскакивают, если головку перевернуть наоборот.

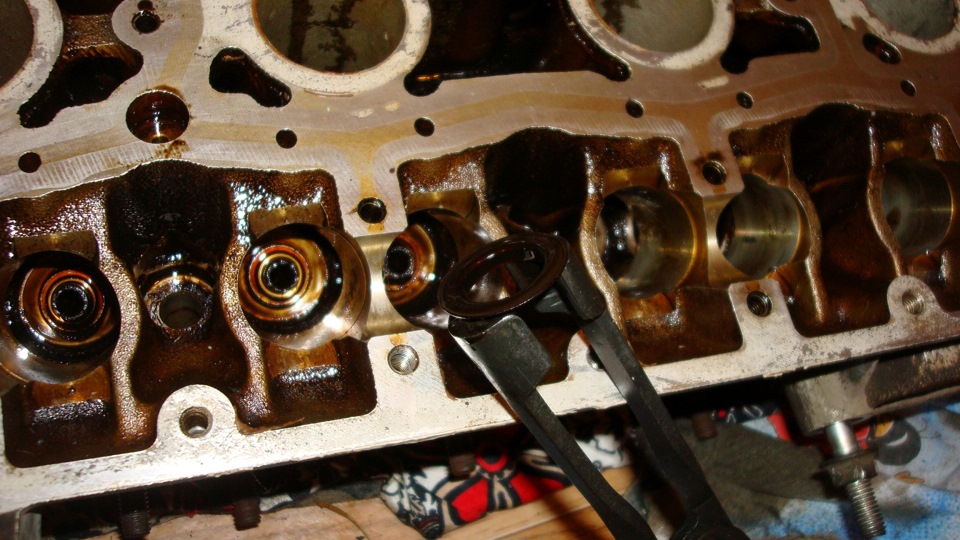

14. Опорные шайбы хорошо снимаются щипцами для снятия маслосъемных колпачков.

Впускные клапана решил не разбирать, т.к. они целые.

Ну на данный момент пока все 🙂

Преобретено:
Запчасти:
1. Ремень и ролики ГРМ Gates — 1852 рублей.

2. ДПКВ — 132 рублей.
Инструмент:

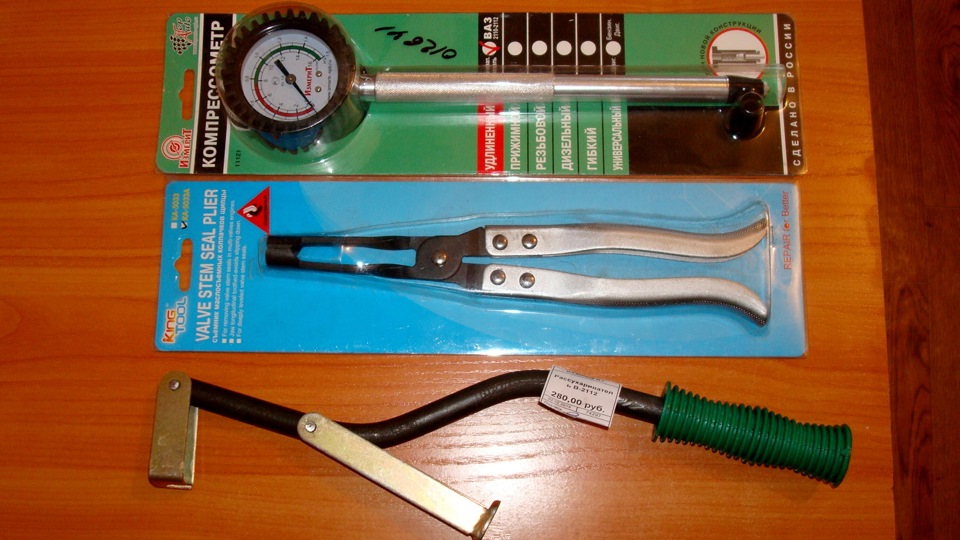

1. Компрессометр удлиненный для ВАЗ 2110-12 16 кл — 615 рублей.
2. Щипцы для снятия маслосъемных колпачков — 495 рублей.
3. Приспособление для сжатия клапанных пружин — 280 рублей.

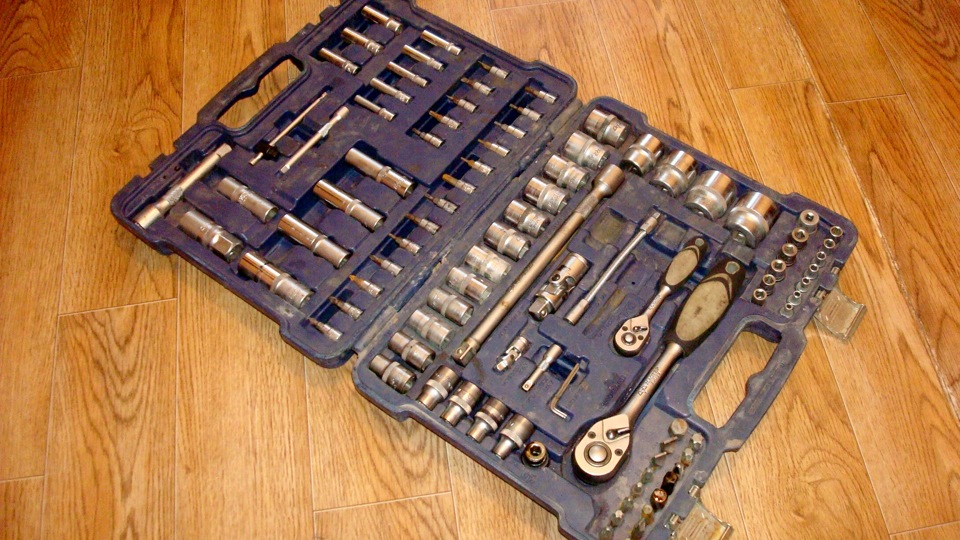

4. Набор ключей — взял у дяди на время.

Для себя открыл два магазина:
1. За рулем (Елены Стасовой, 31) — дешевле магазина не встречал и большой ассортимент.
2. Миг (Высотная, 4) — есть любой специфический инструмент.
Ну и как водится, многое беру в Святославе (Ладо Кецховели, 31).

Блин, жутко соскучился по машинке 🙁
Всем удачи и поменьше поломок

Источник

3 способа защитить клапана от загиба при обрыве ремня ГРМ и почему это важно

Не секрет, что ремень газораспределительного механизма подлежит замене через каждые пройденные 60-70 тыс. километров, однако многие водители по разным обстоятельствам пренебрегают этим предписанием. Результатом становится разрыв ГРМ с обязательно последующим за ним гнетом моторных клапанов, который, кстати, может произойти и раньше превышения заявленного запаса прочности ввиду воздействия на элемент различных негативных факторов.

Почему загибает клапана и возможные риски

К сожалению, потеря целостности ГРМ вне зависимости от типа его привода (ременного или цепного) практически всегда влечет за собой загиб клапанов в двигателе, что чревато серьезными последствиями в виде усложнения ремонтного процесса и, как следствие, его максимального удорожания. Так, мастерам придется не только менять газораспределительный элемент, но и полностью разбирать двигатель, дабы заменить погнувшиеся клапаны и поршневую систему, и иногда проще купить новый мотор, чем оплачивать ремонт старого.

А для того чтобы избежать столь негативных последствий, необходимо понять сам механизм поломки, а также понимать последствия:

Что касается причин, провоцирующих разрыв ремня ГРМ или растяжение звеньев его цепи, то к наиболее распространенным из них относятся:

Важно помнить, что любой из этих факторов обязательно повлечет за собой гнет стержней, если конечно, речь не идет об эксплуатации предыдущих поколений автомобилей отечественного производства, в конструкции которых по умолчанию были предусмотрены специальные поршневые выемки, предотвращающие прямое столкновение с клапанами. И сегодня все большее количество новых моделей российских автоконцернов оборудуются подобной защитой, что позволяет избежать столь серьезных повреждений.

Формирование углублений в поршне

Примечательно, что некоторые народные умельцы сами выполняют такие выемки на поршневых элементах, благодаря чему даже в случае повреждения привода резкая остановка распредвала не повлечет за собой сгибания и поломки стержней, которые просто упрутся в предусмотренные углубления и останутся там.

Главное, соблюсти соответствие расположения и габаритов выемок стержневым головкам, иначе можно нажить себе еще более серьезные проблемы, чем деформация.

Кроме того, подобная модернизация приводит к тому, что двигатель теряет в своей мощности до 7%, и любителей динамичной езды вряд ли устроят такие особенности, хотя они никак не влияют на расход ГСМ.

Настройка работы блока управления двигателем

Еще один эффективный и более щадящий способ защиты сводится к регулировке функционирования двигательного блока управления, которым должны заниматься исключительно квалифицированные специалисты. Итогом проведенной работы станет более корректная и высокоэффективная работа силовой установки.

Установка прокладки

Так как в зону риска столкновения попадают считанные миллиметры клапанных тарелок, некоторые мастера предпочитают нивелировать это расстояние с помощью обычной прокладки, которая также не будет допускать прямого столкновения в случае обрыва ГРМ.

Однако и эта схема имеет серьезный недочет, который сводится к снижению динамических характеристик авто ввиду образования физических зазоров и снижения контактности между основными элементами основного агрегата.

Именно поэтому лучший способ перестраховаться от подобных поломок заключается в регулярной диагностике состояния всех узлов и систем транспортного средства с обязательным выполнением их своевременной замены или качественного ремонта.

Источник

Загнуло клапана на двигателе: почему и что с этим делать

Зачастую в разговорах автолюбителей мелькают фразы: “попал на ремонт, оборвало ремень, загнуло клапана”. Разумеется, речь в таких случаях идёт о ремне ГРМ. Для того, чтобы понять причины “катастрофы”, рассмотрим в общих чертах взаимодействие шатунно-поршневой группы и механизма газораспределения.

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

Принцип работы клапанно-поршневой системы

Клапана загибает в случае столкновения клапана с поршнем

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

Устройство привода ГРМ

Поломки ременного привода

Возможные “болезни” привода цепного

Шестеренчатая передача:

Последствия обрыва ремня ГРМ

Некоторых любознательных автомобилистов интересует вопрос: можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам.
Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите.
Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность. Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.

Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.

На дизельных двигателях клапана гнет чаще, чем на бензиновых

Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.

Ремонт

Загнутые клапана двигателя авто

Ни в коем случае не пытайтесь каким-либо образом восстанавливать погнутые клапаны!
Замена, и только замена!

Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)

Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.

В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.

Источник

Загнуло клапана на двигателе: почему и что с этим делать

Взаимодействие это строго согласовано, иначе не обеспечить нормальную работу двигателя.

Принцип работы клапанно-поршневой системы

Клапана загибает в случае столкновения клапана с поршнем

В очень редких случаях заводом-изготовителем предусмотрены углубления в днище поршня, позволяющие избежать столкновения. Из сказанного, надеюсь, понятно, почему гнёт клапана при обрыве ремня ГРМ: распредвал прекращает вращение, часть клапанов остаётся в открытом положении, являясь “удобной мишенью” для движущихся по инерции поршней.

Слаженность работы ГРМ с кривошипно-шатунным механизмом обеспечивается точной установкой шестерен или звёздочек. Для этого на них и на определённых точках двигателя делаются установочные метки.

По виду передачи крутящего момента привод газораспределительного механизма может быть:

Ременным
Цепным
Шестеренчатым

Рассмотрим распространённые их неисправности, которые могут привести к загибанию клапанов.

Устройство привода ГРМ

Поломки ременного привода

обрыв ремня. Может быть вызван износом, а также излишним натяжением и выработкой натяжного и паразитного роликов;
проскакивание ремня вследствие срезания зубьев или поломки пружины натяжного ролика(если она предусмотрена конструкцией). Срезанные зубцы не сразу можно обнаружить;
срезание одной из шпонок шестерен или разбивание шпоночного паза;
на некоторых двигателях шестерни распредвала имеют коническую посадку, то есть страховкой от проворачивания шестерни служит лишь момент затяжки болта. (Один мастер недотянул такую шестерню. На мой вопрос :-“И что?” был ответ: – “двенадцать из шестнадцати”. Имелись в виду загнутые клапаны, конечно.)

Возможные “болезни” привода цепного

обрыв цепи. Износ, брак;
проскакивание цепи. Зачастую связано с неисправностью натяжителя или неправильной его установкой. Ещё случается, что гидронатяжитель не работает как следует из-за недостатка поступающего к нему масла. Такое случается, когда используют некачественное масло и (или) редко его меняют.

Шестеренчатая передача:

поломка корпуса шестерни;
выкрашивание зубьев.

Последствия обрыва ремня ГРМ

Некоторых любознательных автомобилистов интересует вопрос: можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам.
Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите.
Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность. Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.

Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.

На дизельных двигателях клапана гнет чаще, чем на бензиновых

Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.

Ремонт

Загнутые клапана двигателя авто

Ни в коем случае не пытайтесь каким-либо образом восстанавливать погнутые клапаны!
Замена, и только замена!

Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит.
Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.

Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :

ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)

Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.

Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.

В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.
