Виды одноковшовых экскаваторов (о.э.) и их рабочее оборудование
Классификация одноковшовых экскаваторов известна из курса строительных машин. Экскаваторы различают по следующим признакам: по типу подвески (жесткая, шарнирнорычажная, канатная); по типу ходового устройства (колесные, гусеничные, шагающие); по типу рабочего оборудования (прямая лопата, обратная лопата, драглайн, грейфер, кран, копер и др.).
Привод рабочего оборудования может быть канатным или гидравлическим. Последние выполняются с шарнирно-рычажным и телескопическим оборудованием. Для замены рабочего оборудования применяются быстроразъемные устройства.
По типу поворотного устройства различают: полноповоротные и неполноповоротные.
Всего существует более 700 наименований экскаваторов, 400 типов.
Для обеспечения выбора экскаватора разработана соответствующая индексация.

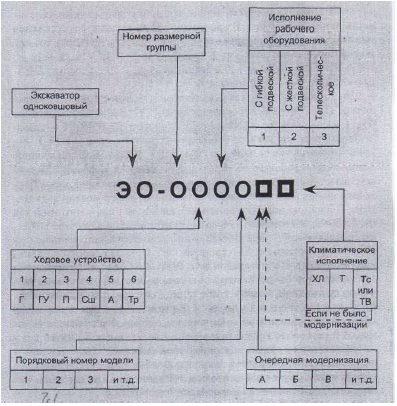

Система индексации экскаваторов. Действующая система индексации предусматривает следующую структуру индекса (рис.7.1).
Буквы ЭО означают «экскаватор одноковшовый универсальный».
Экскаваторы с механическим приводом представляют собой полноповоротные машины с гибкой подвеской рабочего оборудования. Основными видами сменного рабочего оборудования таких машин являются прямая лопата, обратная лопата, драглайн, кран и грейфер (Рис.7.2.).

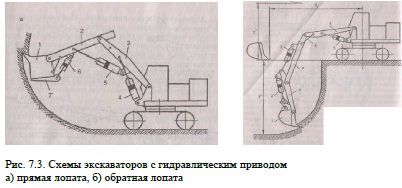

Экскаваторы с гидравлическим приводом (Рис.7.3.) представляют собой полно и неполноповоротные машины с жесткой подвеской рабочего оборудования, у которых для передачи мощности от двигателя к рабочим механизмам используется гидравлический привод. Технологические возможности таких экскаваторов значительно выше, чем экскаваторов с механическим приводом, поэтому современные экскаваторы выпускаются в основном с гидравлическим приводом. Их производительность в среднем выше на 30-35% по сравнению с механическим приводом, однако, они не могут быть использованы в качестве драглайна..
По виду исполнения рабочего оборудования различают гидравлические экскаваторы с шарнирно-рычажным и телескопическим рабочим оборудованием. Основное рабочее движение шарнирно-рычажного оборудования в вертикальной плоскости обеспечивает изменение угла наклона стрелы, поворот рукояти с ковшом относительно стрелы и поворот ковша относительно рукояти. Основным рабочим движением телескопического рабочего оборудования является выдвижение и втягивание телескопической стрелы.

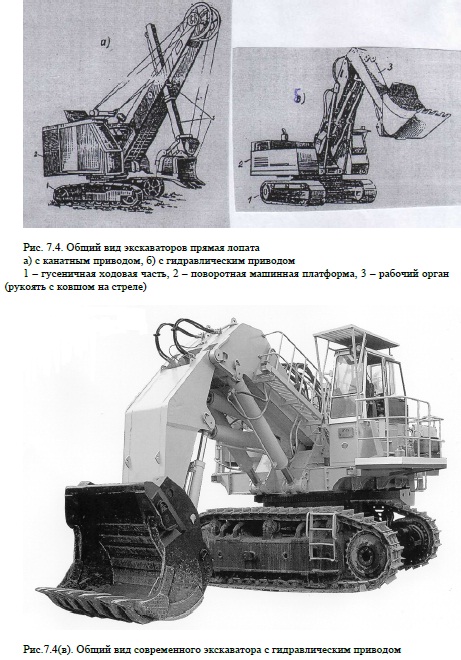

Общий вид экскаваторов с механическим и гидравлическим оборудованием дан на рис.7.4.
За рубежом: Komatsu, Caterpillar, Volvo, Mitachi, Daewoo и др.
Сведения о выпускаемых машинах каждой фирмы можно найти в Интернете.

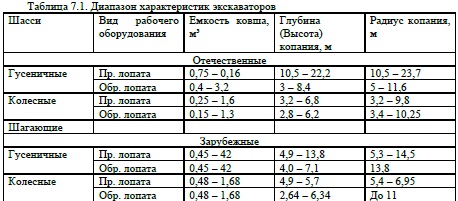

Диапазон общих характеристик экскаваторов дан в таблице 7.1.
Выпускаемые машины имеют много моделей, отличающихся, как своими характеристиками, технологическими возможностями, сменным оборудованием, условиями управления, так и внешним видом.
Группа одноковшовых строительных экскаватопов претерпела за последние годы существенные конструктивные изменения, которые позволили расширить сферу их применения, повысить мобильность, универсальность, рабочие скорости, производительность, снизить стоимость работ по сравнению с предыдущим поколением этих машин.

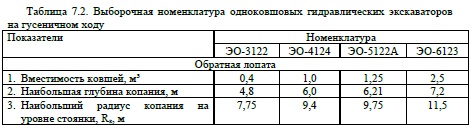

Выборочная номенклатура отечественных экскаваторов дана в таблице 7.2.

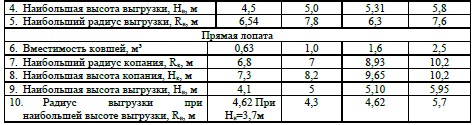

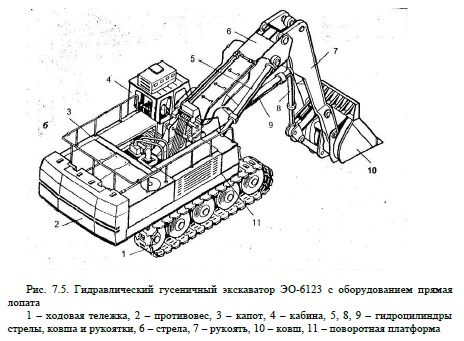

Как пример современного экскаватора приведем характеристики экскаватора ЭО-5124 и ЭО-6123.
Экскаваторы ЭО-6123 в большей степени унифицированы с экскаваторами ЭО-5124. Отличием является применение в первом электрических двигателей силовой установки, питающихся от внешней электросети переменного тока напряжением 380 В.
При отсутствии внешней сети такого напряжения к экскаватору может придаваться дизель-генераторная установка.
На универсальных гидравлических экскаваторах наиболее часто применяют обратную и прямую лопаты, грейфер, рыхлители, гидромолот, погрузчик и сменные рабочие органы для различных работ.

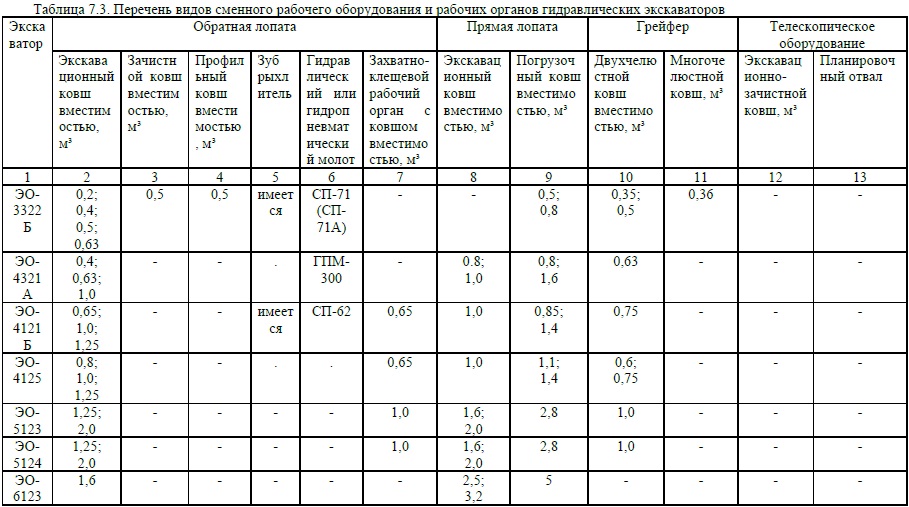

Большинство машин имеют сменное оборудование. Выборочные сведения о наличии сменного оборудования даны в таблице 7.3.
В настоящее время при строительстве ГЭС за рубежом используются строительные машины с автоматическим управлением, оснащенные диспетчерской системой спутниковой связи, что обеспечивает управление всеми механизмами и транспортом из одного центра и поведением бульдозеров и экскаваторов наподобии боевых истребителей.

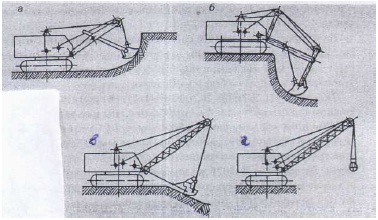

Виды рабочего оборудование одноковшовых экскаваторов. Выбор основных параметров экскаваторов (прямая лопата, обратная лопата, драглайн) при производстве земляных работ
Повышению качества, сокращению ручного труда при выполнении зачистных и планировочных работ способствует использование планировочного оборудования, в том числе в сочетании с телескопической стрелой.
Для разработок выемок различных очертаний и габаритов могут применяться профильные ковши. Для реализации технологии производства земляных работ методом «стена в грунте» служит специальное штанговое оборудование. Расширению области применения экскаваторов, в том числе при разработке трудноразрабатываемых и мерзлых грунтов, способствует установка рыхлительного оборудования: зуба-рыхлителя и гидромолота. Этим же целям служит и захватно-клещевое оборудование, устанавливаемое на гидравлическом экскаваторе. При помощи захватно-клещевого устройства можно также захватывать, грузить в транспорт или удалять в сторону крупные камни, негабариты, встречающиеся на площадке, где ведутся земляные работы.
Применению экскаваторов в условиях реконструкции объектов, работе в цехах, вблизи стен и фундаментов служит оборудование для работы в стесненных условиях. Шарнирное сочленение основных элементов рабочего оборудования как в вертикальной, так и горизонтальной плоскости позволяет приспосабливаться к конкретным условиям производства работ.
· резание грунта и заполнение ковша;
· подъем ковша с грунтом;
· поворот экскаватора вокруг оси к месту выгрузки;
· выгрузка грунта из ковша;
· обратный поворот экскаватора;
· опускание ковша на грунт и подача его для резания грунта.
наибольший и наименьший радиусы копания на уровне стоянки экскаватора Rmax и Rmn;
радиус выгрузки Rh,
высота выгрузки Hb.
Экскаватор «прямая лопата» используют для разработки грунтов, расположенных выше уровня стоянки экскаватора, преимущественно с погрузкой на транспорт. Его широко применяютв карьерах, в строительстве используют для погрузки в транспортные средства ранее собранного в кучи грунта или для отрывки котлованов, при этом устраивается самим экскаватором пандус.
Прямая лопата представляет собой открытый сверху ковш с режущим передним краем. Конструкция экскаватора позволяет ему копать ниже уровня своей стоянки не более чем на 10. 20 см, нормативная производительность может быть достигнута при высоте забоя не менее 1,5 м. Опорожняется ковш путем открытия его днища. Такая конструкция прямой лопаты обеспечивает ей наибольшую производительность за счет наполнения ковша «с шапкой».
При узких забоях самосвалы подают под загрузку с одной стороны сзади экскаватора, а при нормальных — с обеих сторон от экскаватора попеременно, что исключает простои экскаватора при смене под загрузкой транспортных средств. При данных забоях экскаватор перемещается в котловане прямолинейно по оси забоя.
В некоторых случаях разработку грунта предпочтительнее вести уширенным забоем с перемещением экскаватора по зигзагу. В таких забоях сокращаются холостые проходки экскаватора и облегчаются условия для маневрирования и установки под погрузку самосвалов.
Ковш экскаватора навешивается на канатах на удлиненную стрелу кранового типа. Забрасывая ковш в выемку на расстояние, несколько превышающее длину стрелы, ковш заполняют грунтом путем подтягивания по поверхности земли к стреле. Затем ковш поднимают в горизонтальное положение и поворотом машины перемещают к месту разгрузки. Опорожняется ковш при ослаблении натяжения тягового каната.
Экскаватор «обратная лопата» применяют при разработке грунтов ниже уровня стоянки экскаватора, в основном при отрывке котлованов глубиной до 6 м и траншей при глубинедо 7,6 м. Затраты времени на один цикл экскаватора с обратной лопатой на 10. 15% больше, чем у прямой лопаты. Поярусная разработка выемок при этом виде оборудования не практикуется.
В соответствии с действующим ГОСТ «Экскаваторы универсальные полноповоротные» основным рабочим оборудованием для экскаваторов в настоящее время является обратная лопата. Экскаватор может комплектоваться оборудованием прямая лопата, жесткий грейфер, гидромолот, зуб-рыхлитель, а также сменными ковшами различной вместимости и назначения.
Гидравлические экскаваторы имеют следующие основные преимущества:
· существенное увеличение производительности новых машин по сравнению с машинами, имеющими механический (канатный) привод;
· снижение удельной материалоемкости и удельной энергоемкости машин;
· расширение универсальности гидравлических экскаваторов за счет сменного оборудования и рабочих органов до 40 наименований;
· автоматизация рабочего процесса;
· коренное усовершенствование систем управления и создание комфортных условий для работы машиниста;
· улучшение эстетического вида машин;
· кардинальное повышение ходовых качеств гусеничных машин.
Среди всех типов универсальных экскаваторов гусеничные машины занимают ведущее место, так как не имеют ограничения по массе по сравнению с колесными экскаваторами. Наибольшее распространение в большинстве стран получили гусеничные гидравлические экскаваторы массой 10. 50 т, которые выполняют основной объем земляных работ в гражданском и промышленном строительстве.
Специфика одноковшовых экскаваторов. При планировании эксплуатационной производительности экскаваторов необходимо учитывать следующие факторы:
· коэффициент наполнения ковша изменяется в пределах 0,75. 1,1;
· использование экскаватора с учетом потерь времени на передвижки по забою, К = 0,92. 0,98;
· использование экскаватора с учетом потерь по времени при нахождении без груза К = 0,74. 0,94;
Рабочее оборудование одноковшового экскаватора
Рабочее оборудование одноковшовых экскаваторов — совокупность рабочего оборудования одноковшового экскаватора.
Базовая машина одноковшового экскаватора обеспечивает функционирование различного рабочего оборудования. Последнее может выполняться сменным. Рабочее оборудование для копания грунта называют основным, а рабочее оборудование для выполнения других операций — дополнительным.
Содержание
Основное рабочее оборудование
Прямая лопата

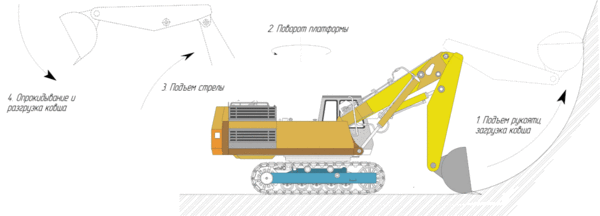

Рабочий цикл экскаватора с прямой лопатой состоит из следующих операций:
Обратная лопата
Обратная лопата — основное рабочее оборудование для разработки (копания) грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда с меньшей эффективностью чем прямая лопата.
В зависимости от типа применяемых приводов рабочий цикл обратной лопаты различается.
Для гидравлических экскаваторов с независимым приводом стрелы, ковша и рукояти:
Для механических экскаваторов с двухканатным приводом рукояти, зависимым положением стрелы и фиксированным положением ковша:
Обратная лопата является наиболее универсальным рабочим оборудованием. Обеспечивает высокую точность позиционирования ковша, как относительно грунта, так и относительно транспортного средства, в которое производится погрузка грунта.
Экскаваторы с ротатором ковша
Ряд моделей экскаваторов, например UDS-114 (производства Чехословакии), оснащается устройством переворота ковша (ротатором), позволяющим оперативно переходить из режима прямой лопаты в режим обратной лопаты.
Планировщик откосов
Разновидность обратной лопаты, предназначенной для планирования откосов в дорожном, мелиоративном и ландшафтном строительстве. Планировщик откосов обеспечивает перемещение режущей кромки ковша относительно грунта по прямой, направленной под заданным углом к горизонту. Для этого на гидравлический экскаватор устанавливается система автоматизированная управления (гидравлическая или электронная), обеспечивающая согласованное движение стрелы, рукояти и ковша. В качестве планировщика откосов нашли применение экскаваторы с телескопической стрелой.
Струг
Струг также используется для планировочных работ. Устанавливается на механические экскаваторы. Представляет собой стрелу, по которой канатом перемещается тележка с закреплённым на ней ковшом. Угол планирования определяется углом наклона стрелы. Направление копания стругом можно изменять перестановкой ковша относительно тележки.
Драглайн
Драглайн — рабочее оборудование с ковшом, гибко подвешенным на канатах. Применяется для разработки грунта ниже уровня стоянки экскаватора. Грунт копают в направлении к экскаватору. Применяется при разработке котлованов, отсыпки насыпей, добычи полезных ископаемых, дноуглубительных работ на водоёмах.
Драглайн имеет наибольшие радиус и глубину копания, а также наибольшую погрузочную высоту по сравнению с другими типами рабочего оборудования.
Для работы с драглайном гидравлического экскаватора на него устанавливают двухбарабанную главную лебедку с приводом от гидросистемы.
Переоборудования базовой машины механического экскаватора при работе драглайном не требуется.
Виды экскаваторов и их характеристики
Определение и назначение
Экскаватор – это машина для копания грунта. Рабочим органом является ковш. Он может быть различной конструкции. Для расширения функциональности применяется сменное оборудование: кран (крюк), гидромолот, сваебойный копер и т.п. Кроме «классической» техники, существуют экскаваторы-погрузчики и мини-экскаваторы.
По принципу работы, экскаваторы делятся на следующие виды:
Ниже рассматривается только первая категория – экскаватор с ковшом. По назначению принята следующая классификация:
В отдельную группу выделяют специальную технику. Сюда входят торфяные, разрушительные, тоннельные, спасательные, подземные, железнодорожные, подводные, болотные и другие модели. Для них нужны специальная оснастка и навесное оборудование.
Классификация одноковшовых экскаваторов
В настоящее время существует много различных классификаций экскаваторов. Среди самых популярных следующие. По виду шасси:
По возможности поворота стрелы: полноповоротные вращаются на 360 градусов, неполноповоротные – меньше. Все современные марки экскаваторов относятся к первой группе. Ко второй – только модели, которые навешивают на тракторы.
Таблица технических характеристик
Технические характеристики экскаваторов разбросаны в очень широком диапазоне. Это связано с тем, что машины имеют разное назначение и рассчитаны на различные объемы работ.
Основные технические характеристики сведены в таблицу:
| Класс и № размерной группы | Эксплуатационная масса, тонн | Мощность двигателя, л.с. | Объем ковша, м3 |
| Особо легкий «0» | Менее 3 | 10-40 | Менее 0,1 |
| Легкий «1» | 5-6 | 30-50 | 0,15-0,4 |
| Легкий «2» | 8-9 | 40-60 | 0,25-0,6 |
| Средний «3» | 10-12 | 50-80 | 0,3-1,0 |
| Средний «4» | 19-30 | 80-130 | 0,65-1,6 |
| Тяжелый «5» | 30-40 | 100-200 | 1,2-2,5 |
| Тяжелый «6» | 55-60 | 200-350 | 1,6-4 |
| Особо тяжелый «7» | 80-100 | 300-500 | 2,5-6,3 |
| Особо тяжелый «8» | 100-160 | 400-800 | 5-10 |
Объем ковша приведен геометрический. Реальное количество забираемого грунта во время работы, за счет «шапки», на 15-30% выше. На машины, которые планируется использовать на тяжелых грунтах, ставят ковши меньшего объема, чем надо для данной группы.
Кроме указанных в таблице параметров, производительность экскаватора зависит от его конструкции и технического состояния. А также от факторов, не относящихся непосредственно к агрегату: правильной организации работы, квалификации машиниста, плотности грунта и т.п.
Силовое оборудование
По типу основного двигателя землеройные машины могут быть дизельные либо электрические.
Карбюраторные встречаются редко. Раньше делались паровые, но сейчас этот вид уже давно в прошлом. Дизелями оборудуются машины с ковшами до 3 м3. Они предпочтительнее, когда приходится время от времени переезжать на другую рабочую площадку. Электромоторы ставят на более мощные модели экскаваторов для работы в карьерах.
Различные механизмы экскаватора представляет собой отдельные узлы. Поэтому здесь распространен агрегатный вид ремонта. По той же причине широко используют унифицированные блоки – сокращается номенклатура запчастей, упрощается крупносерийное производство.
Агрегатная компоновка экскаваторов стала причиной того, что среди них выделяют две группы:
По типу привода рабочего и вспомогательного оборудования встречаются следующие виды:
Типы привода пп. 2-4 указываются в названии экскаватора.
Ковши
В разговоре о технических характеристиках экскаваторов особое внимание должно уделяться ковшам – их разновидностям и применению. На машинах данного типа используются:
По объему экскаваторные ковши делятся на:
Основной или стандартный ковш – универсальный. Он рассчитан на выполнение различных работ на легких и средних грунтах. Объем зависит от класса машины.
Первые два вида часто тоже считают основными. Драглайном называется модель экскаватора со специфичным ковшом, который подвешен на тали в виде системы подвижных и неподвижных блоков и канатов (полиспаст). Подобный механизм дает выигрыш в силе или в скорости. Кроме него, имеются подъемная и тяговая лебедки, ковш и стрела. Применяется чаще всего в мелиоративном и гидравлическом строительстве, на карьерных вскрышных работах, при больших объемах грунта.
Грейферный ковш – это челюстной захват для сыпучих и мелкокусковых материалов. Он опускается на тросе (при необходимости – свободно сбрасывается) сверху и углубляется в грунт. Челюсти смыкаются, захватывая породу, после чего ковш поднимается. Применяется для разработки грунтов, как выше, так и ниже опорной поверхности. А также на погрузочно-разгрузочных работах, для рытья котлованов, очистки каналов и т.п.
Какие работы выполняют экскаваторы
Одноковшовые экскаваторы: достоинства техники с гидравлическим приводом
Для выполнения различных земляных работ на стройплощадках и в процессе добычи полезных ископаемых применяется одноковшовая спецтехника.
Для выполнения различных земляных работ на стройплощадках и в процессе добычи полезных ископаемых применяется одноковшовая спецтехника. Такие экскаваторы относятся к машинам периодического действия. Основным параметром при выборе техники считается емкость ковша в кубометрах. На него обращают больше всего внимания, потому что ковш – основной рабочий элемент экскаватора.
Существуют и многоковшовые экскаваторы, которые необходимы в специфических условиях, к примеру, для рытья больших каналов на стройках и при работе в карьерах. Благодаря существованию одно- и многоковшовой техники скорость добычи полезных ископаемых и выполнение ряда строительных работ увеличилась в 10 и более раз.
Все виды одноковшовых экскаваторов по ГОСТу 17343-83 обязаны иметь в маркировке модели 4 цифры, которые указывают на:
Все варианты, произведенные до 1970-х годов, имели индексацию, где учитывалась номинальная вместительность ковша, номер (порядковый) модели и вариант ее модернизации. Буквы ЭО указывали, что экскаватор был одноковшовый.
Основные характеристики для одноковшовых моделей
К основным техническим параметрам любых типов одноковшовых экскаваторов относят:
При проведении различных строительных работ чаще всего используют (покупают или арендуют) экскаваторы, оснащенных ковшом с объемом от 0,15 до 4 м³. На территории стран СНГ намного чаще применяются машины 4 или 5 группы, емкость ковшей которых варьируется в пределах от 0,65 до 1 кубометра. Ряд производителей поставляет на рынок спецтехнику с полной автоматизацией ряда рабочих опций (процессов).
При этом на любой агрегат можно установить вспомогательное навесное оборудование. К нему относят:
Такие приспособления позволяют не только рыть землю, но и разрабатывать, перемешивать, грузить и складировать грунт.
Помимо перечисленных приспособлений, на экскаваторы с одним ковшом нередко устанавливается сменное оборудование для автоматизации процессов. Например, для очистки дна выемок или дробления больших валунов. Существуют варианты навесного инструмента для уплотнения грунта на откосах или разрушения промерзлой почвы.
Особенности вспомогательного обвеса для экскаваторов
Среди разнообразия навесного оборудования высоким спросом пользуются приспособления для снятия слоев грунта, необходимого при выполнении очень точных работ по планировке или строительству. А также варианты для создания аккуратных траншей под инженерные системы, трубопровод или для подачи сыпучей продукции.
Для создания выемок по заданным параметрам применяют специальные профильные ковши.
Технология работы «стена в грунте» выполняется при помощи особого штангового оборудования. А для разрыхления промерзшей почвы или очень плотного грунта используют гидромолот или зуб-рыхлитель.
При погрузке и устранении объемных камней, кусков почвы с территории применяют захватно-клещевое навесное оборудование.
Проведение разработки грунта с применением одноковшового экскаватора выполняют только позиционно. Площадка, на которой ведутся работы с применением дополнительных самосвалов или без них, должна быть ограждена. По завершению работ спецтехнику перевозят на новое место при помощи специального автотранспорта.
Принцип работы спецтехники
Экскаватор ковшевой в процессе работы совершает целый цикл определенных операций. Все они выполняются в строго определенной последовательности:
При этом экскаваторы одноковшовые способны выполнять следующие задачи:
Параметры выемок, которые может создавать один экскаватор, зависят от технических характеристик техники.
При планировании проведения земляных работ строительные инженеры или проектировщики обязаны расположить экскаватор так, чтобы свести к минимуму угол поворота. Это влияет на скорость работы спецтехники. С учетом конструктивных и технических параметров машин именно на повороты уходит 70% времени работы.
Разновидности и классы землеройных машин
Для быстрого поиска нужной спецтехники создана классификация экскаваторов с одним ковшом. Она позволяет подобрать подходящую единицу техники для максимально эффективного выполнения конкретных поставленных задач.
Главными параметрами при выборе экскаватора считают:
При подборе дополнительного навесного оборудования стоит учитывать характер разрабатываемой ямы, траншеи или котлована, а также близость расположения грунтовых вод.
По статистике, одноковшовые модели с «прямой лопатой» используют на строительных объектах, где необходимо выбирать (снимать) грунт выше, чем расположена стоянка машины с загрузкой на грузовик.
Такую спецтехнику легко увидеть в карьерах при добыче песка или других ископаемых. А также на стройках, где требуется погрузка грунта или отрывки котлована. Но для таких целей машину располагают так, чтобы для нее и грузовых авто был пандус (съезд) с наклоном в 10-15%.
Прямая лопата – тип дополнительного оборудования в виде ковша с открытым верхом и режущим прямым краем. Его вместительность от 0,15 до 2,5 кубометров. Соединено устройство с рукоятью экскаватора при помощи шарнирного механизма. Конструктивно такая спецтехника может работать только на площади забоев выше уровня стоянки. Оптимальный порог – высота в 1,5 м, допустимые отклонения от этой цифры на 0,1-0,2 м.
Варианты экскаваторной техники «Драглайн»
Экскаваторы самоходные одноковшовые типа «драглайн» применяются там, где необходимо работать с почвой, расположенной ниже уровня стоянки техники. Они способны:
Конструкция спецтехники предполагает наличие длинной стрелы кранового типа и специального ковша, расположенного на канатах.
Для повышения показателя эффективности строительной техники схему работ планируют с поперечно-челночной или продольно-челночной выработкой. Такие методы позволяют сокращать угол поворота и уменьшать высоту подъема ковша. А производительность при этом повышается в 2 раза.
Ковши у «драглайнов» варьируются в пределах 2,5 кубометров. При планировке работы на крупных строительных объектах, например, для возведения фундамента свайного типа, данный подвид экскаваторной техники подходит лучше всего.
Все работы, связанные с морским или речным дном, проводятся также с применением «драглайнов».
Особенности спецтехники с «обратной лопатой» или «грейфером»
При проведении узконаправленных работ, к примеру, рытье узкого и достаточно глубокого котлована или создание траншеи по заданным параметрам, применяют грейфер. С его помощью можно достаточно быстро вырыть даже колодец.
Грейфер – специальный ковш, который оборудован двумя и более лопастями, а также стрелочным приводом, смыкающим лопасти. Такие самоходные строительные экскаваторы применяются для создания выемок, имеющих вертикальные стенки. Благодаря особенностям конструкции применять грейфер можно при любом типе грунта. Объем ковша варьируется в пределах от 0,35 до 2,5 кубометров.
Обратная лопата необходима для создания траншей, глубина которых достигает 7 м, а также для обустройства котлованов с глубиной до 6 м. Производительность такой модификации конструкции меньше, чем у грейферов, но сама техника считается более универсальной и долговечной. Ширина забора грунта ограничивается только проходимостью самого экскаватора.
Внешне обратная лопата напоминает классический ковш с системой открытия снизу. Дополнительно он оснащен режущим передний краем. Соединение с рукоятью идет по шарнирному типу.
По ГОСТу, действующему в СНГ, прописано, что универсальные экскаваторные машины с полным приводом обязаны комплектоваться именно обратной лопатой.
Критерии выбора землеройной спецтехники
Повышение эффективности работ напрямую зависит от предварительного расчета выбора одноковшового экскаватора. Для таких просчетов используют следующие технические параметры техники:
Для расчета конфигурации и выбора подходящего ковша землеройной машины учитывают силы, воздействующие на него:
Для получения данных о прочности ковша необходимо высчитать нагрузку на его стенки, которые специально делают ребристыми. Это повышает прочность конструкции.
Затем, проектировщики или строительные инженеры проводят расчет рукояти, где учитывают показатели основных напряжений в ней (изгибающие и скручивающие). Расчеты проводятся сразу по 2 положениям. Рукоять из одной балки принято считать за консольную балку в 1 и во 2 положении (балка заделана в ковше или находится в седловом подшипнике).
Дополнительно учитывается расчет стрелы на жесткость и показатель прочности ее основных сечений (возле пяты и напорного вала). Затем, учитывается боковая тяга и оси головных блоков.
Достоинства новых моделей
Эксплуатационная производительность современной землеройной спецтехники с гидравлическим приводом намного выше, чем другие варианты. Особенно если принимать во внимание универсальные типы с гусеницами и повышенной проходимостью. Их масса варьируется в пределах 10-50 тонн.
Внутренне устройство экскаваторной машины с одним ковшом на гидравлическом ходу дает ему следующие достоинства:
Производители создали даже специальный вид мини-экскаватора, которые необходимы для замены ручного труда при проведении ремонтных работ в городской черте. Например, прокладка инженерных сетей и коммуникаций.
Современные агрегаты, меняющие представление об экскаваторах
В 21 веке существует немало видов экскаваторной техники, различающейся между собой видом ковша, приводом, платформой (колесной или гусеничной базой), габаритами (классические и миниатюрные). Но главная задача любой спецтехники – заменить ручной труд при работе с грунтом. Именно благодаря экскаваторам в разы увеличить темпы строительства объектов любого типа, как жилого, так и промышленного, а также ускорить процесс добычи полезных природных ископаемых в открытых месторождениях.
Схема применения спецтехники прорабатывается для каждого типа стройки или места добыли. Это позволяет сократить потери рабочего времени и увеличить общую продуктивность.
На большую часть земельных работ уходит более 50% всех временных затрат в строительстве, а также при добыче полезных ископаемых открытым методом.
Важно! Перед заказом или арендой спецтехники, землеройной машины необходимо получить консультацию инженера или проектировщика. Он проведет расчет и поможет подобрать марку строительного экскаватора. Это необходимо даже при желании применять универсальную технику. Чем точнее расчеты, тем выше эффективность и ниже затраты, включая финансовые.
