Параметры сход развала приора

Какие должны быть углы развала схождения колес на Lada Priora

Для проверки и регулировки углов установки колес рекомендуется использовать стенды, характеристики которых соответствуют требованиям ГОСТ Р 51709-2001.

Перед проверкой и регулировкой углов установки колес техническое состояние автомобиля должно соответствовать следующим требованиям:

При проверке под нагрузкой, прикладываемая нагрузка должна быть 320 ± 5 кгс.

Lada Priora должна соответствовать ряду технических требований, среди которых параметры углов установки передних колес автомобиля:

Углы установки задних колес заложены конструктивно и регулировке не подлежат (за исключением автомобилей Lada Granta Sport 219059 и Lada Kalina Sport 219259). При отклонении значений параметров, выполнить замену рычагов задней подвески.

Признаки, которые явно говорят о том, что вашему авто необходимо проверить развал-схождение:

Сервисные центра LADA рекомендуют проводить диагностику развала-схождения колёс автомобиля в следующих случаях:

А как часто вы выполняете регулировку углов установки колес на своем автомобиле?

Источник

Приора — развал схождение: правильная настройка углов

У вас Приора, едите вы значит, а машину тянет вправо, непорядок, выходите смотрите на протектор колес, а они потерты сбоку — всё, надо делать развал схождение. Резина сожрана, а этого можно было избежать, если вовремя настроить углы. Настройка углов установки передних колес на Лада Приора, часто называемая развал схождение – регулярная процедура, необходимая каждому автомобилю, после ремонта подвески, или залёта в яму. Сделать её можно своими руками в гараже, так и на СТО. Цена работы сход развал для автомобиля Приора, не большая, от 600 рублей. Не стоит принебрегать процедурой, потому что неправильные углы схождения влияют на подвеску и резину, потом позже придётся заплатить больше, чем просто за регулировку. Эту процедуру на многих машинах нетрудно выполнить самостоятельно. Эта статья расскажет, как сделать сход — развал на Приоре ВАЗ-2170 своими руками точно и быстро. Параметры настройки углов. Какие инструменты потребуются для проведения процедуры.

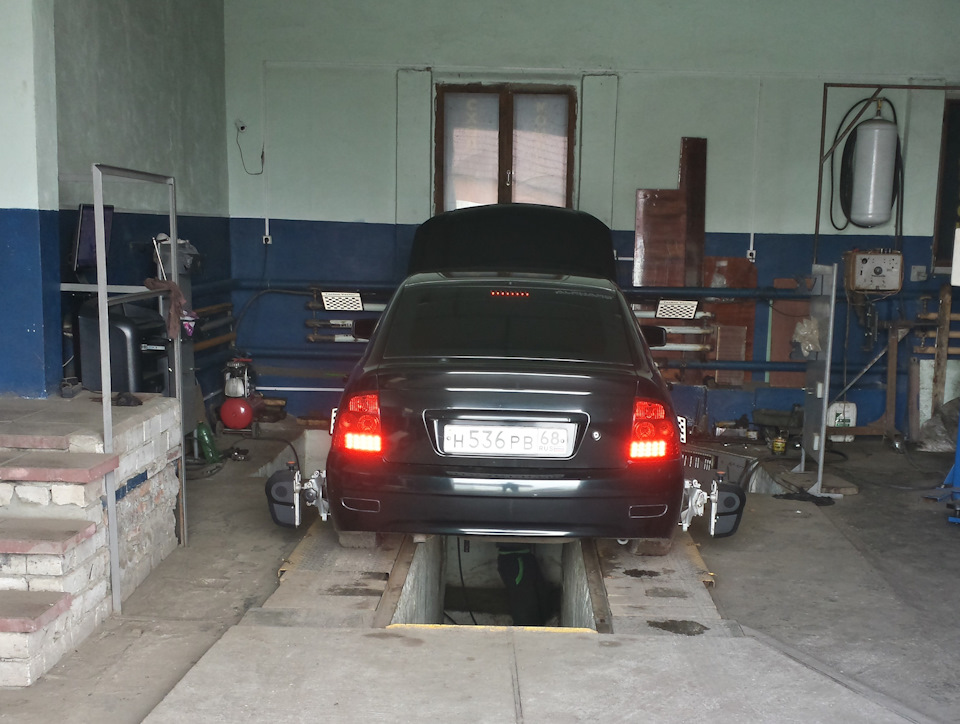

сход развал выглядит так:

Что такое развал схождение колес и для чего это нужно

Это регулировка наиболее часто настраиваемых углов подвески автомашины. Аналогичное название носят сами эти углы. Значение развала показывает отклонение плоскости вращения колеса от вертикали. Схождением обозначают угол между направлением перемещения всего автомобиля и той же плоскостью. Параметры этих углов влияют на:

Поэтому необходимо регулярно проводить проверку, при необходимости – корректировать углы передней подвески. Развал схождение задних колес на Лада Приора не регулируется, так как сзади применяется упругая балка.

Углы развала

От настройки развала зависят устойчивость машины, площадь контакта протектора шины с дорогой. регулируется этот угол путем поворота верхнего болта, крепящего амортизационную стойку к поворотному кулаку. Изменение угла обеспечивается эксцентриковыми пояском и шайбой регулировочного болта.

Оптимальные углы установки передних колес, рассчитанные при разработке подвески, обеспечивающие правильное поведение машины, указываются производителем в документации по автомобилю. Для Lada Priora значение развала должно составлять 0±30’, при нормальных настройках подвески колеса стоят вертикально, параллельно друг другу.

Углы схождения

Углы оказывают наибольшее влияние на равномерность износа колесных шин. Этот параметр измеряется и для каждого колеса, и для всей подвески (суммарное схождение). Часто вместо угла, указывают значение суммарного схождения в миллиметрах. В таком случае под схождением подразумевается разница расстояний между находящимися на диаметре крайними задними и передними точками кромок колесных дисков. Этот способ измерения особенно удобен при самостоятельной настройке подвески. У Приоры нормальное схождение – нулевое, допустимая погрешность ±1 мм.

Как понять, что нужна регулировка развала схождения: диагностика на Приоре

Согласно регламенту техобслуживания плановую проверку настроек подвески Lada Priora нужно выполнять через каждые в 30 тыс. км или раз в два года. Внеочередную диагностику обязательно проводят при замене частей подвески, подозрении на их повреждение.

На необходимость сделать сход-развал также указывает:

Подготовительные работы и инструмент

Для проверки настроек подвески автомобиль нужно установить на идеально ровной поверхности, например, используя дощечки-подставки. Их нужно выровнять в одну плоскость, используя уровень, предварительно положив на места предполагаемого нахождения колес машины. Для удобства регулировки понадобится доступ снизу, поэтому лучше сразу поставить машину над смотровой ямой, или на эстакаде. Руль нужно выставить точно прямо, по возможности – закрепить, во избежание случайного поворота.

Согласно рекомендациям автопроизводителя измерение углов подвески должно проводиться на автомобиле в снаряженном состоянии, что подразумевает наличие:

Перед проведением замеров необходимо проверить и при необходимости привести в норму:

Непосредственно перед диагностикой нужно «прожать» подвеску, надавив с усилием около 50 кг сначала на задний, потом передний бампер.

Для настройки сход-развала потребуется следующие приспособления:

Если работы по подвеске проводились давно, значительно упростить работу поможет WD-40 или аналогичный «жидкий ключ».

Инструкция по работе

Ниже собраны поэтапные работы, для регулировки в домашних условиях, дедовским методом.

Для регулировки развала нужно:

Нивелирование возможного биения диска и, следовательно, лучшая точность регулировки достигаются повторением измерений после поворота колеса на 90.

Для настройки схождения необходимо:

Правильный результат работы – одинаковое расстояние от крайних передней и задней точек диска до натянутой нитки, замеренное штангенциркулем. Дополнительно точность установки схождения проверяется путем замера расстояния между внутренними краями дисков передних колес спереди и сзади.

Сколько стоит такая работа на СТО: развал схождение Приора

Стоимость проведения сход-развала переднеприводного ВАЗ в автосервисах сильно зависит от региона, конкретной станции техобслуживания, применяемого оборудования. Цена услуги колеблется в пределах 600-2000 рублей. Поэтому самостоятельная настройка установки колес Lada Priora позволяет ощутимо сэкономить. Как вы теперь знаете, выполнить ее несложно.

Источник

… Что такое развал-схождение и для чего это нужно …

… Схождение и развал — два параметра настройки подвески, одинаково важных и влияющих на управляемость автомобиля. Настройки подвески необходимо проверять или делать заново при каждом серьезном вмешательстве в конструкцию — например, при замне рулевых тяг или нижнего поперечного рычага подвески.

.
.Развал
.
. Развал — угол между вертикалью и плоскостью вращения колеса. Развал считается отрицательным, если колёса наклонены верхней стороной внутрь, и положительным, если верхней стороной наружу.
.
.Схождение
.
.Схождение — угол между направлением движения и плоскостью вращения колеса. Очень часто говорят о суммарном схождении двух колёс на одной оси. В некоторых автомобилях можно регулировать схождение как передних колёс, так и задних. Схождение измеряют в градусах/минутах, и в миллиметрах. Схождение в миллиметрах — это расстояние между задними кромками колёс, минус расстояние между передними кромками колёс(в справочниках обычно приводятся данные по штатным колёсам, при произвольном диаметре колеса необходим пересчёт). Это определение верно только в случае неповреждённых, правильно смонтированных колёс. Именно неправильно отрегулированное схождение является основной (но не единственной) причиной ускоренного износа покрышек. Одним из первых признаков неправильно установленного схождения является визг покрышек в повороте при небольшой скорости. При схождении в 5 и более мм покрышка полностью сотрётся менее чем за 1000 км. Иногда вместо схождения колёс может требоваться выставить их расхождение (например, на задней оси с независимой подвеской колёс).
.
.Кастер
.
.Кастер или кастор — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Продольный наклон обеспечивает самовыравнивание управляемых колёс за счёт скорости автомобиля. Другими словами: автомобиль выходит из поворота сам; руль, который отпущен и обладает свободным ходом, сам возвращается в положение прямолинейного движения (на ровной дороге, с отрегулированными механизмами). Это происходит, естественно, при положительном кастре. Например, кастр позволяет ездить на велосипеде, не держась за руль. На обычных автомобилях кастер имеет положительное значение (например 2,35 градуса у Mitsubishi Outlander XL). Спортсмены устанавливают данное значение на несколько градусов больше, что делает ход автомобиля устойчивее, а также повышается стремление авто к прямолинейному движению. И наоборот, на цирковых велосипедах или на погрузчиках кастр часто равняется нулю, так как скорость перемещения сравнительно невелика, но при этом есть возможность повернуть по меньшему радиусу. Но автомобиль создается для большей скорости, поэтому требует лучшей управляемости.

.
.Как часто надо делать сход-развал
.
.Итак, регулировке подвергаются три основных параметра подвески, о них и следует рассказать в теоретической части статьи.

Развал – это угол наклона колес по отношению к поверхности дороги. Он может быть отрицательным – если верхняя часть колеса имеет наклон к центру автомобиля, и положительным – если верхняя часть колеса, соответственно, наклонена от центра машины. И каждого из положений есть свои положительные стороны и недостатки. Например, если угол развала отрицательный, то увеличивается пятно контакта колеса с дорогой, улучшается сцепление с дорогой, но при этом резина быстрее изнашивается.

Второе важное понятие, это кастер – угол продольного наклона оси поворота колеса, или, проще говоря, горизонтальное положение колес в арках. Это положение влияет на управляемость: немного увеличенный кастер делает рулевое управление более острым, но в случае излишне увеличенного кастера руль становится тяжелым.

Третье понятие, которое следует знать, – это схождение. Суммарным схождением называют сумму всех углов между продольной осью автомобиля и плоскостью, проходящей через центр левого и правого колес. Схождение может быть положительным (для передних колес) – в таком случае автомобиль становится более стабильным на высоких скоростях, но при этом возрастает недостаточная поворачиваемость. Отрицательно схождение передних колес делает рулевое управление более точным, но при этом увеличивается износ резины и все неровности дороги отзываются на руле – появляется так называемое «биение».

Как проводят саму процедуру? В разных мастерских ее проводят по-разному. Некоторые мастера подходят к делу ответственнее: прежде чем отрегулировать сход-развал, специалист сначала проверяет давление в колесах, обычно используя для этого переносной компрессор. Далее на все колеса устанавливаются датчики, а при помощи специальной распорки зажимается ножной тормоз. Особенно квалифицированные мастера также осматривают подвеску на наличие видимых неисправностей – однако такие специалисты встречаются крайне редко. Автомобиль «загоняют на яму» и «прожимают». Данные с датчиков передаются в компьютер, после чего результаты заносятся в таблицу, при этом первая строка – это показатели автомобиля с грузом в багажнике, следующая строка – без него. Все потому, что даже небольшой дополнительный вес способен повлиять на результаты замера. При этом большинство рабочих сервисных мастерских обычно опускают этот момент и проводят замеры с нагруженным автомобилем.

.
Две самые частные причины, по которым автомобилисты приезжают делать сход-развал — это плохая управляемость или увод автомобиля в сторону, а или же повышенный износ покрышек.

Однако проверить и отрегулировать сход-развал следует и на новом автомобиле. Завод-изготовитель выставляет средние параметры с расчетом на то, что дилер пред продажей подготовит автомобиль и сделает необходимую доводку. Но, как показывает практика, продавцы в большинстве своем этот момент опускают.

Производители же рекомендуют осуществлять эту процедуру каждые 15-20 тысяч километров, то есть приблизительно пару раз в год. Чтобы не тратить деньги попусту, следует регулировать сход-развал после сезонной смены покрышек.

Есть и другие ситуации, при которых следует отрегулировать сход-развал. Во-первых, после некоторых ремонтных работ: замены наконечников, шаровых опор, рулевых тяг, рулевого редуктора или рейки, маятникового рычага, стоек, пружин и сайлент-блоков. Во-вторых, при определенном поведении автомобиля – например, если машинууводит в сторону, а руль стоит криво, или если автомобиль начинает «плавать» в колее, а также если запаздывает в управлении. В-третьих, сход-развал нужно сделать после изменения высоты посадки автомобиля (обычно это делается при помощи специальных подставок или утолщенных резинок, которые устанавливаются под пружины подвески). И наконец, четвертое – сход-развал следует сделать, если руль перестал «возвращаться» при выходе из поворота, или если у автомобиля разный радиус поворота влево и вправо.

Итак, сход-развал нужно делать при плохой управляемости автомобиля, повышенном износе резины, после некоторых ремонтных работ, связанных с подвеской, а также после каждой перебортовки колес или установке новой резины. При этом мастеру следует предварительно осмотреть подвеску автомобиля, поинтересоваться у водителя о грузах в багажнике и, если они тяжелые, вынуть их на время регулировки. Также специалист должен проверить давление воздуха в колесах, диагностировать свободный ход рулевого колеса и осмотреть диски колес на предмет деформации. Невыполнение какой-либо из перечисленных процедур может повлиять на показатели датчиков.

Источник

Как отрегулировать сход развал колес Лада Приора

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески

Регулируют три параметра: угол продольного наклона оси поворота, угол развала колеса и схождение колес.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля.

Угол продольного наклона оси поворота способствует стабилизации управляемых колес в направлении прямолинейного движения.

Симптомы отклонения величины угла от нормы — увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.

Этот угол регулируется изменением количества регулировочных шайб, установленных на обоих концах растяжки.

Для увеличения угла шайбы снимают с переднего или заднего конца растяжки, а для уменьшения угла дополнительно устанавливают на задний конец растяжки (установить дополнительные шайбы на передний конец растяжки не всегда возможно из-за его короткой резьбовой части).

При установке или снятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19′.

Регулировочных шайб на переднем конце растяжки не должно быть более двух, а на заднем конце — более четырех.

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью.

Угол развала колеса способствует правильному положению катящегося колеса при работе подвески.

При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку при ослабленной затяжке гаек верхнего и нижнего болтов.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.

Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.

Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение регулируется вращением регулировочных резьбовых втулок при ослабленных стяжных болтах наконечников рулевых тяг.

Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально).

Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечно направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.

Перед этим следует убедиться, что:

— давление в шинах соответствует норме;

— износ протектора на левом и правом колесах примерно одинаков;

— отсутствуют люфты в подшипниках ступиц передних колес;

— отсутствуют люфты в приводе рулевого управления;

— элементы подвески не имеют де формаций и разрушений;

— резинометаллические шарниры подвески не имеют повреждений износа;

— колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.

В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь схождение.

После установки автомобиля на стенд для контроля углов, необходимо «прожать» подвеску автомобиля, приложив два-три раза усилие в вертикальной плоскости к заднему, а затем к переднему бамперам.

Углы установки передних колес под нагрузкой 320 кг

Продольный наклон оси поворота колеса, град 1-2˚

Углы установки передних колес у снаряженного автомобиля

Развал передних колес, град 0-1˚

Схождение передних колес, мм 0,5 – 2,5

Продольный наклон оси поворота колеса, град 1 – 2˚

Источник

Проверка и регулировка углов установки передних колес Лада Приора / ВАЗ 2170 / 2171 / 2172 / 2173 с 2005 года

Проверка и регулировка углов установки передних колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.

Углы установки колес проверяйте на автомобиле с заполненным наполовину топливным баком, с балластом массой 70 кг на каждом переднем сиденье.

Углы установки колес автомобиля в снаряженном состоянии

Разница углов продольного наклона оси поворота между правым и левым колесом не должна превышать 1°.

Перед регулировкой углов установки колес необходимо проверить:

Замеченные неисправности устранить.

После установки автомобиля на стенд (непосредственно перед контролем углов) необходимо «прожать» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

При регулировке углов установки колес сначала отрегулируйте угол продольного наклона оси поворота, а затем угол развала и схождение колес.

Угол продольного наклона оси поворота

Если угол не соответствует данным, приведенным выше, необходимо изменить количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота необходимо уменьшить количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла необходимо добавить количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.

При изменении количества шайб на растяжке следить за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это правило нужно соблюдать и при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении указанных требований возможно ослабление затяжки гаек крепления растяжек.

Число регулировочных шайб на растяжке не должно быть более двух впереди и четырех сзади.

Для того чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, необходимо использовать специальное приспособление, которое фиксирует растяжку относительно рычага, тем самым не позволяет поворачиваться растяжке от воздействия усилий при затяжке гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.

При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19’.

Угол развала передних колес

Если угол развала отличается от нормы, отрегулируйте его.

Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).

Схождение передних колес

Если схождение не соответствует норме, ослабить ключом 13 мм стяжные болты наконечников рулевых тяг и, вращая ключом 22 мм регулировочные тяги, установить необходимое схождение. Затем убедиться, что плоскость шарового шарнира параллельна плоскости опорной поверхности поворотного рычага, после чего затянуть стяжные болты наконечников рулевых тяг моментом 19,1–30,9 Н·м (1,95–3,15 кгс·м).
