Замена ДМРВ. Сравнение параметров.
Не так давно я производил замер напряжения на ДМРВ (об этом есть запись в БЖ). Замер показал что датчик уже пенсионного возраста и просится на отдых. Датчик на моей машине стоит с маркировкой 116, как и на прочих автомобилях ВАЗ с двигателем 1,6.
Начал искать ОРИГИНАЛЬНЫЙ! датчик по официалам, но т.к. дело было в выходные, почти ни у кого не оказалось, все было на складах. Но по цене сориентировали около 3500р… Мда… Внушительно, не так давно цены были около 2000р.
Начал искать в магазинах, магазины были завалены неоригинальными и контрафактными датчиками, продающимися под видом оригинала, ценой 800-1000р.
Как показала практика данный датчик, как и любые другие стоит ставить только оригинальный. Неоригинальный датчик — заведомо нерабочий и вообще даже мысли не должно возникать про покупку такового, если вам не наплевать на ваш авто.

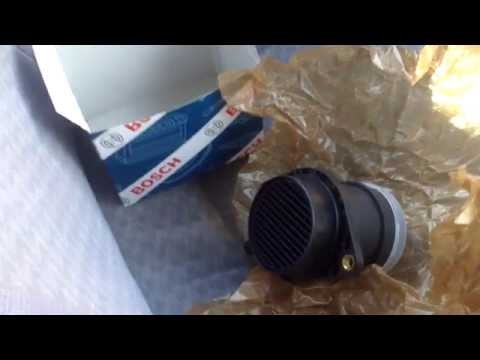

Оригинальный датчик — Bosch, не знаю как ранее, но сейчас выпускается в синей коробке из негофрированного картона. Коробка запечатана наклейкой с галаграммой и QR кодом, позволяющим проверить подлинность на официальном сайте Bosch.
Нашел я такой датчик в магазине Планета Авто на Сибирском тракте. Цена очень хорошая — 2 900р
Купил его, купил про запаз ДПКВ (датчик положения коленвала) 300р. Пусть лежит в машине, лишним не будет. Это единственный датчик, без которого инжекторная машина не запустится даже в аварийном режиме.
И поскольку в моем моторе присутствует проблема подрагивания на холостых, купил датчик детонации. 260р
Заменил ДМРВ и Датчик детонации.
Увы… Вибрация мотора на холостом ходу не ушла.
Но разница все таки появилась:
Первые замеры я делал перед заменой:
расход воздуха составляет 9,9-10,5кг/час
шаг РХХ 29
температура двигателя 95-99
время впрыска 3,8-4,2мс
расход топлива 0,9-1,0л/ч
Разница небольшая, но все таки она есть… думаю, что на общем расходе буду выигрывать по сравнению со старым датчиком.
Замена датчика детонации ни к чему не привела, родной оказался исправным.
Будем искать дальше проблему детонации… Но кажется мне что она в железе, а именно в ГБЦ… ГБЦ у меня 1118.
Удачи всем! Покупайте только ОРИГИНАЛЬНЫЕ запчасти! Помните, скупой платит дважды…
ДМРВ автомобиля ВАЗ 2114
Автомобили ВАЗ 2114 комплектовались несколькими видами двигателей: 8 клапанными объемом 1,5 л и 1,6 л, а также 16 клапанным 1,6 л. До 2005 года на моторы устанавливались ЭБУ Январь 5 серии, затем производитель обновил контроллеры. С 2006 года эти машины комплектовались ЭБУ Январь 7 серии, или импортными аналогами BOSCH 7.9.7. Для чего нужна эта информация? В зависимости от версии ЭБУ, ДМРВ на ВАЗ 2114 были разных типов. Это вызывает некоторые сложности при замене датчика, но в паспорте автомобиля можно найти подробную информацию.
Воздушный датчик BOSCH 116 имеет множество аналогов, в их числе российские «Итэлма» и «Автэл».
Информация: Среди владельцев ВАЗ 2114 бытует мнение, что датчик расхода воздуха серии 116 лучше 037, и его можно ставить на замену для увеличения отдачи двигателя. На самом деле это не так, тарировка ДМРВ разрабатывается под конкретный мотор и учитывается при программировании ЭБУ.
В качестве примера график на иллюстрации:
Очевидно, что при расходе воздуха более 100 кг в час, напряжение, которое выдает датчик воздуха ВАЗ 2114 серии 116 меняется на 0,2 вольта. При считывании данных контроллером двигателя, это вносит существенную коррекцию в пропорции топливной смеси.
Как работает датчик массового расхода воздуха ВАЗ 2114
Современный ДМРВ (он же MAF в английской интерпретации) с помощью чувствительных датчиков и специального алгоритма вычисления сравнивает показания сопротивления двух терморезисторов. Один из них является эталонным, его значение постоянно. Второй (выполненный из платиново-иридиевой проволоки) принудительно нагревается. Набегающий поток воздуха охлаждает проволоку, сопротивление меняется, и для уравнивания его с эталонным, требуется больший ток разогрева. Именно разница в силе тока (в данной конструкции по формуле Закона Ома измеряется напряжение) дает информацию в ЭБУ.
Точность измерений 1/100 вольта, поэтому малейшие неисправности ДМРВ мгновенно сказываются на качестве работы двигателя.
ВАЗ 2114 признаки неисправности расходомера
Помимо индикаторной лампы на приборке «Check Engine», существуют симптомы, которые заметит даже неопытный водитель:
Как самостоятельно проверить датчик ДМРВ ВАЗ 2114 «дедовским способом»? Методика следующая:
Если поведение двигателя заметно ухудшилось, значит поломка не связана с расходомером. Если вы не почувствовали разницу, то есть, мотор одинаково работает с датчиком и без него, значит требуется углубленная проверка ДМРВ.
Как проверить датчик ДМРВ на ВАЗ
Самый надежный способ — использование диагностического сканера (хотя бы на уровне ELM-327). Подключаемся к порту OBD и смотрим на компьютере показатели работы расходомера.
Если сканера нет, можно снять основные параметры мультиметром. Чтобы провести диагностику и ремонт ДМРВ ВАЗ 2114 своими руками, необходимо знать распиновку контактов.
Для примера рассмотрим контактную колодку для ВАЗ 2114: современный 8 или 16 клапанный мотор, ДМРВ BOSCH (или его аналог) версии 116.
Проверка питающих напряжений производится на отключенной колодке. Поворачиваем ключ зажигания, двигатель не заводим. Относительно массы замеряем напряжение на контакте № 2 (12 вольт) и контакте № 4 (5 вольт). Это свидетельствует об исправности ЭБУ и целостности проводов с контактами.
Проверка сигнального напряжения на контакте № 5 производится с подключенным разъемом, при включенном зажигании (двигатель не заводим!).
Профилактика поломок и чистка ДМРВ ВАЗ 2114
Датчик расходомера располагается в уязвимом месте: воздействие перепадов температур, влаги, пыли.
Точная электроника, расположенная в измерительном канале, выходит из строя при попадании посторонних предметов.
Как почистить ДМРВ, если загрязнение не вывело его из строя
Датчик необходимо извлечь, снять защитные сетки, и продуть чистым сжатым воздухом. При наличии засохшей грязи или масляных пятен – требуется промывка специальными средствами для ДМРВ. Разумеется, необходимо прочистить и сам воздуховод с корпусом фильтра.
В большинстве случаев подобная профилактика возвращает расходомер к жизни.
Видео по теме
ДМРВ. Датчики (ВАЗ 2108-2115) Диагностика, совместимость, принцип работы
BOSH 0 280 218 004, 037, 116
Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут, рожковый ключ на 10, фигурная отвёртка и китайский тестер со свежей батарейкой.
1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта. Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель! Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям. Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания. Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров «напряжения с датчиков». Обозначается Uдмрв=…
2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии «из упаковки» 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени «износа» датчика. Попадание напряжения в указанный выше диапазон — лучший результат этой проверки. Дальше возможны варианты:
1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.
3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере, и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.
4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием. Закручиваем винты.
Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.
ИНФОРМАЦИОННОЕ ПИСЬМО № 55-2004-Г
О диагностике датчиков массового расхода воздуха
В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля.
Проверка работоспособности ДМРВ
Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока проходящего
через воздушный фильтр. При выходе датчика из строя обычно контроллер выдает ошибку, но если датчик просто не соответствует
своим первоначальным характеристикам, это может повлиять на мощностные качества машины. ·
Если Вы заметили, что машина стала вяло разгонятся и есть подозрения на ДМВР, томожно проверить это простым способом
Проверить исправность датчика можно следующим образом:
1 Способ проверки ДМРВ
1. Отсоединяете разъем датчика.
2. Заводите двигатель.
3. Обороты двигателя должны стать больше 1500. Попробуйте проехаться.
Если вы почувтствуете что машина стала «резвее», то это говорит о неисправности датчкика ДМРВ, его следует заменить на новый.
Замечание:
При отключенном ДМРВ, контроллер переходит на аварийный режим работы,
т.е. смесь готовить только по положению дросельной заслонки.
2 Способ проверки ДМРВ
Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут и инструменты:
1. рожковый ключ на 10.
2.фигурная отвёртка и китайский тестер со свежей батарейкой.
1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.
Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу)
и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут
меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов.
Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном
зажигании, но НЕ заводя двигатель!
Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков,
не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям.
Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания.
Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров
«напряжения с датчиков». Обозначается Uдмрв=…
2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии «из упаковки» 0.996…1.01 Вольта.
В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно
вполне уверенно судить о степени «износа» датчика. Попадание напряжения в указанный выше диапазон — лучший результат
этой проверки.
Дальше возможны варианты:
1.01…1.02 — вполне рабочий датчик, очень неплохо.
1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05…и выше — источник проблем, давно пора заменить.
3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли,
проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности
должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент
датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере,
и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.
4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием.
Закручиваем винты. Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.
В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля
3.Замена датчика ДМРВ
1.Отсоедините провод от клеммы «–» аккумуляторной батареи
2. Отжав снизу отверткой или пальцемпластмассовую защелку,
отсоедините колодку 1 с проводами от датчика 3
массового расхода воздуха.
3.Ослабьте затяжку хомута крепления и
отсоедините шланг 2 от датчика.
4. Отверните два винта крепления и
снимите датчик с воздушного фильтра.
3. Установливаем датчик в обратном порядке.
4.Симптомы неисправности ДМРВ
1.Повышенный расход топлива(переобогащенная топливная смесь)
2.Высокий уровень CO2
3.Черный бархатный нагар на свечах защигания.Серый выхлоп.
4.Вялый разгон.Провалы при набирание оборотов.
5.При движении при отпускании педали акселератора глохнит двигатель.
Какой датчик ДМРВ и как определить неисправность ДМРВ
Какой стоит у вас датчик ДМРВ? Первым ДМРВ был частотный в системе управления от GM. Он же использовался в «Январе» 4-й серии. Автомобили такой комплектации продержались недолго и на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch под номером 0280218004.
Он невзаимозаменяемый с GM, там разъемы и точки крепления совсем разные. Немецкий датчик разборной, состоит из двух частей — корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками.
Фирма Bosch поставляет в продажу только датчики в сборе, в желтой картонной упаковке.
Третий вариант ДМРВ 0 280 218 037 или 037-мой, так определяютют автолюбители по трем последним цифрам в их обозначении. Это дальнейшее развитие 004-го датчика фирмы Bosch.
Такой датчик сегодня на большинстве автомобилей ВАЗ, включая «Ниву» и «Шевроле Нива». Внешне 004-й и 037-й почти неотличимы, нужно ориентироваться по их номерам.
Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе — они должны совпадать.
Главное же отличие внутри ДМРВ. На 037-й датчике другая конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).
Затем появилась новая система управления — Bosch М7.9.7, у которой свой, 116-ый ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же.
Во избежание путаницы, на корпус по началу наносили зеленый круг. Номера же есть и на корпусе, и на измерительном элементе. Последний и определяет назначение данного ДМРВ.
Чтобы элементы не подменяли по дороге от завода к потребителю, немецкие конструкторы поставили спец винты. Внимательно осматривайте ДМРВ: если отвертывать эти винты, их покрытие, как правило, повреждается. Заметили — не берите!
С внедрением норм Евро II выпускаемые автомобили Ваз 2107 тоже оснастили впрыском топлива, каталитическим нейтрализатором, датчиком кислорода в выпускной трубе и системой управления «Январь-7.2» или Bosch М7.9.7. ДМРВ здесь другой — фирмы Siemens VDO. Этот ДМРВ нельзя заменить «бошевскими» и из-за этого Siemens VDO на рынке встречается очень редко.
Оказать помочь вам в выборе при покупке ДМРВ сможет наша таблица:
Как определить неисправность дмрв? Скажем сразу отремонтировать термоанемометрический расходомер дмрв ваз 2110, ваз 2112, ваз 2114 и т. д не возможно, тут только полная замена.
Характерные признаки неисправности дмрв: неровная, с перебоями, работа двигателя на холостом ходу; нарушение динамики разгона (как выражаются водители: «тупой разгон», «тупой ход»); ненормальные (высокие или низкие) обороты двигателя на холостом ходу.
Самый наглядный из перечня неисправностей датчика массового расхода воздуха: невозможность завести двигатель. Способы проверки:
Способ №1: Отключить ДМРВ.
разъем ДМРВ ВАЗ 2110 Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин.
Способ №2: Альтернативная прошивка ЭБУ.
Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1 мм толщиной.
Способ №3: Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.
Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
Правильное подключение тестера к ДМРВ. Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.
Не правильное подключение тестера к ДМРВ. Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.
Напряжение на выходе нового датчика 0.996. 1.01 вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
