Измеритель технологических параметров итп 14 кр щ9 к

ИТП компактный измеритель

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.

Измеряемые сигналы ИТП-11

Измеряемые сигналы для ИТП-14

Измеряемые сигналы для ИТП-15

ИТП-16 поддерживает градуировки

Функциональные возможности приборов ИТП

Возможность настройки двуцветной зоны сигнализации (для ИТП-15).

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.

Источник

ИТП-14.КР.Щ9.К Овен

ОВЕН ИТП-14.КР.Щ9.К Компактный измеритель унифицированных сигналов, красный цвет индикации

Измеряемые сигналы для ИТП-14:

Технические характеристики (см. соответствующую колонку)

Измеритель 4…20 мА с питанием от изменяемого сигналаИзмеритель унифицированных сигналов с внешним питаниемИзмеритель термопар и термосопротивлений с внешним питанием

Токовая петля датчика 4…20 мА, не более 4 В

10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт

Характеристики входных сигналов

Количество каналов измерения

Тип входного сигнала

Ток 0. 5 мА, 0(4)…20 мА
Напряжение 0(2)…10 В

См. таблицу «Характеристики измерительных датчиков»

Входное сопротивление при измерении напряжения, не более

Время опроса входа, не более

Пределы основной приведенной погрешности, %

±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования

±0,25 – при работе с ТС, унифицированными сигналами напряжения;

±0,5 – при работе с ТП

Характеристики выходных сигналов

Количество выходных устройств

Типы выходных устройств

Транзисторный ключ n-p-n типа:

— максимальный постоянный ток нагрузки 200 мА

— максимальное напряжение постоянного тока 42 В

Щитовой Щ9: 26×48×65 мм

Диапазон рабочих температур

Относительная влажность воздуха

Не более 80 %, при +35 °С и более низких температурах без конденсации влаги

Устойчивость к механическим воздействиям

Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008

Устойчивость к электромагнитным воздействиям

Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014

– щитовой Щ9 (со стороны лицевой панели)IP65– щитовой Щ9 (со стороны клемм)IP20

Средняя наработка на отказ

Средний срок службы

Характеристики измерительных датчиков

Обозначение на индикаторе

Условное обозначение датчика

Диапазон измерений, °С

Термопреобразователи сопротивления по ГОСТ 6651-2009

Пирометры сумм. излучения по ГОСТ 10627-71

Сигнал напряжения по ГОСТ 26.011-80

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Термоэлектрические преобразователи по DIN 43710

Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.

Функциональная схема

Схемы подключения ИТП-14

123298, г. Москва, ул. Маршала Бирюзова, д. 1, корп. 3
(3-й этаж)

Все материалы сайта носят исключительно информационный характер и не являются публичной офертой, определяемой положением Статьи 437 (2) Гражданского кодекса РФ.

Источник

Компактный измеритель ОВЕН ИТП-14.КР.Щ9.К

Компактный измеритель Owen ИТП-14-КР-Щ9-К — компактный измеритель технологических параметров. Предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения. Поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей.

Основные функции

Особенности

Эксплуатация

Монтаж

Где применяются?

Приборы применяются в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора физических величин, измеряемых первичными преобразователями, имеющими выходной унифицированный сигнал от 4 до 20 мА.

Комплектность

Доставляем заказы по всей России. Доступны два варианта доставки:

Работаем с транспортными компаниями Деловые Линии, СДЭК, а также сервисом Яндекс.Доставка.

Также доступен самовывоз с нашего склада в Ростове-на-Дону: ул. Вавилова 71/1.

Время работы склада: с понедельника по пятницу, с 9:00 до 18:00.

Заказ можно оплатить:

Для юридических лиц
Компании и ИП могут оплачивать заказы по безналичному расчету.

В интернет-магазине Промышленная Автоматизация вы можете купить Компактный измеритель ОВЕН ИТП-14.КР.Щ9.К. Для того, чтобы оформить заказ добавьте товар в корзину, или позвоните по бесплатному номеру телефона 8 800 550-72-59. После обработки заявки менеджер свяжется с вами по указанным контактным данным и уточнит дату и время, когда вы сможете приобрести и забрать Компактный измеритель ОВЕН ИТП-14.КР.Щ9.К, а так же дату доставки, если она необходима.

Источник

ОВЕН ИТП14 измеритель цифровой одноканальный

Основные характеристики:

Тип прибора:	измеритель
Каналы измерения:
Наличие RS485:
Производитель:	ОВЕН

Смотреть полное описание

Цифровой одноканальный измеритель ИТП-14 предназначен для измерения различных физических величин, преобразованных в унифицированный токовый сигнал 0-20 мА, 0-5 мА и 4-20 мА, а также напряжения 0-10 В, 2-10 В.

Прибор требует дополнительного питания 10…30 В (номинальное напряжение 24В).

ИТП-14 имеет ряд функциональных особенностей, которые делают его удобным и простым:

Купить ОВЕН ИТП14 можно как с доставкой транспортными компаниями, так и с самовывозом со склада компании КИПАСО. Цену на ИТП14 можно уточнить у наших технических специалистов.

транзисторный ключ n-p-n:

– максимальный постоянный ток нагрузки 200 мА

– максимальное напряжение постоянного тока42 В

Питание
Диапазон напряжения питания	10…30 В (номинальное 24В)
Потребляемая мощность	Не более 1 Вт
Тип входного сигнала
Ток	0…5 мА, 0(4)… 20 мА
Напряжение	0(2)… 10 В
Время опроса входа, не более	0,3 с
Характеристики выходного устройства
Количество выходных устройств	1
Тип выходного устройства
Метрологические характеристики
Пределы основной приведенной погрешности, %	±0,25
Конструкция
Габаритные размеры:
Степень защиты корпуса – щитовой Щ9 (со стороны лицевой панели) – щитовой Щ9 (со стороны клемм)
Условия эксплуатации
Температура окружающего воздуха	-40…+60 С
Относительная влажность воздуха	Не более 80 %, при +35 °С
Атмосферное давление	От 84 до 106,7 кПа

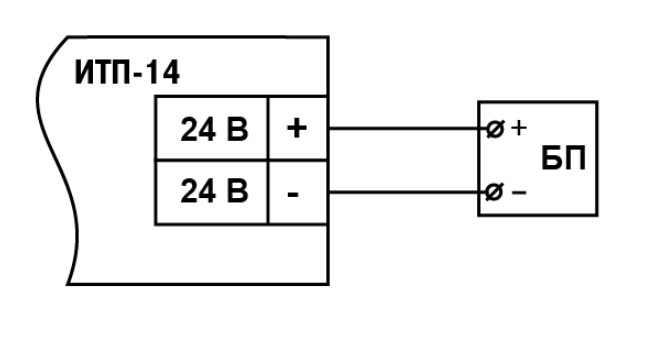

Подключение питания ИТП14

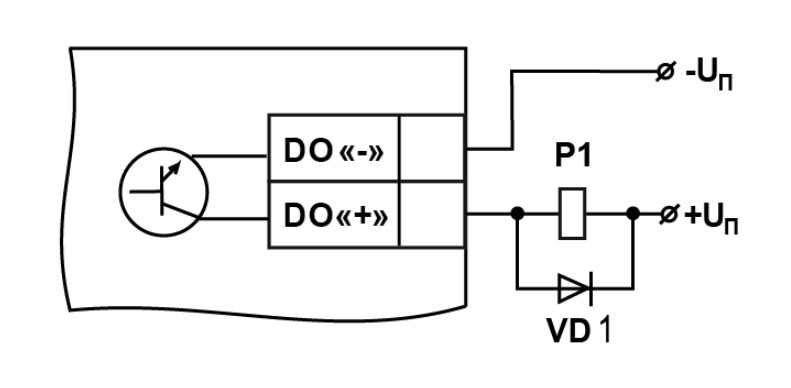

Схема подключения нагрузки к дискретному выходу

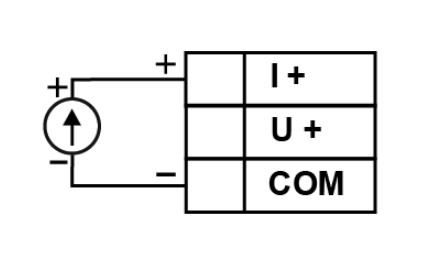

Схема подключения унифицированных сигналов тока

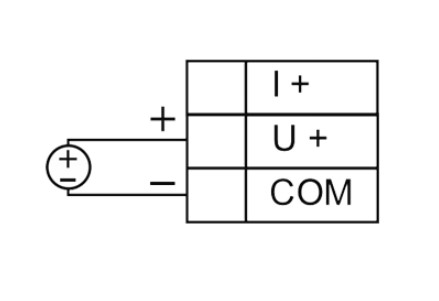

Схема поключения унифицированных сигналов напряжения

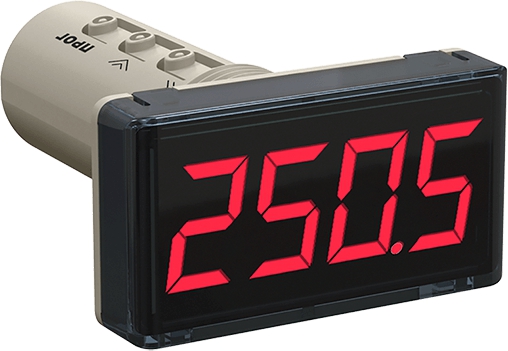

ИТП14 фото:

Нажмите на ссылку для увеличения изображения

Источник

Измерители аналоговых сигналов универсальные ИТП-14 и ИТП-16

Скачать

70521-18: Описание типа СИ	Скачать	260.4 КБ
70521-18: Методика поверки КУВФ.421451.015МП	Скачать	763.9 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру	70521-18
Наименование	Измерители аналоговых сигналов универсальные
Модель	ИТП-14 и ИТП-16
Межповерочный интервал / Периодичность поверки	5 лет
Страна-производитель	РОССИЯ
Срок свидетельства (Или заводской номер)	13.03.2023

Производитель / Заявитель

ООО «ПО «ОВЕН», г.Москва

Назначение

Описание

Принцип действия измерителей основан на преобразовании входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Измерители выпускаются в разных исполнениях, отличающихся друг от друга конструкцией корпуса и типом входов и выходов.

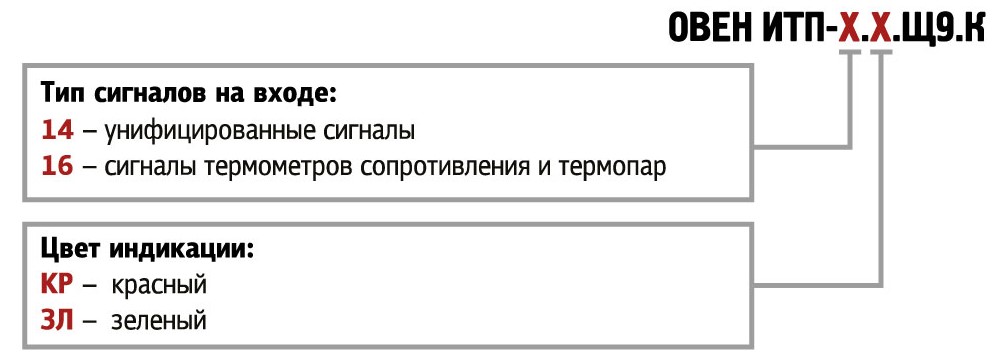

Информация об исполнении указана в структуре условного обозначения, представленного на рисунке 1.

На задней панели измерителей в корпусе Щ9 расположены клеммы для подключения к питающему напряжению и к первичным преобразователям, а также кнопки управления.

Измерители в корпусе Н3 выполнены в водо- и пыленепроницаемом исполнении. Все подключения осуществляются внутри герметичного корпуса через гермовводы. Кнопки управления измерителей в корпусе Н3 расположены на передней панели.

Конструкция измерителей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Пломбирование измерителей не предусмотрено.

Программное обеспечение

Идентификационные данные ПО приведены в таблице 1.

Идентификационные данные (признаки)

Наименование программного обеспечения

Идентификационное наименование ПО

ПО embSoft ИТП14 16 v1.10.hex

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора программного обеспечения

Технические характеристики

Метрологические характеристики, типы входных сигналов, диапазоны измерений, пределы допускаемых основных приведенных (к диапазону измерений) погрешностей измерений и значения единицы младшего разряда приведены в таблицах 2 и 3. Технические характеристики приведены в таблице 4.

Значение единицы младшего разряда

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

Унифицированные сигналы по ГОСТ 26.011-80

Напряжение постоянного тока

Сила постоянного тока

Сила постоянного тока

Сила постоянного тока

Сигналы напряжения постоянного тока

Напряжение постоянного тока

Сигнал датчика (условное обозначение НХС первичного преобразователя)

Значение единицы младшего разряда

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, %

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
